Techo flotante tipo pontón de alta resistencia a la corrosión con estructura autoportante para instalación rápida en campo

En la logística moderna, las operaciones de terminales de refinería y el almacenamiento de productos químicos líquidos a granel, minimizar la pérdida de productos por evaporación al tiempo que garantiza la seguridad operativa es una prioridad crítica.Para líquidos orgánicos altamente volátilesLos tanques de almacenamiento convencionales de techo fijo sufren de emisiones continuas de vapor de trabajo y de pie.

Para mitigar estas pérdidas y satisfacer los marcos mundiales de aire limpio,techos flotantes de pontonesse han convertido en un estándar de referencia de la industria, ya sea configurado como un techo flotante externo (EFR) de techo abierto o emparejado dentro de una cubierta fija como un techo flotante interno (IFR),La cubierta de tipo pontón ofrece una combinación optimizada de fabricación rentable, alta integridad estructural y excepcional flotabilidad de reserva.

El techo flotante de un tanque es una cubierta de contención dinámica diseñada para subir y bajar verticalmente dentro de una cubierta cilíndrica del tanque de almacenamiento en respuesta directa a las fluctuaciones del nivel del líquido.La arquitectura estructural consiste en un anillo periférico de compartimentos, cámaras huecas impermeables (PontoonesEn la actualidad, la mayoría de los sistemas de navegación de alta velocidad se basan en sistemas de navegación de alta velocidad, que proporcionan flotabilidad primaria, rodeando una cubierta centralizada de chapa de metal de una sola capa (piel)).

Al apoyarse directamente sobre o inmediatamente sobre la superficie del líquido, el techo flotante del pontón sella la gran mayoría de la interfaz aire-producto.Esta compresión del espacio del vapor mantiene los compuestos volátiles en su fase líquida, suprimiendo las emisiones de compuestos orgánicos volátiles (COV) hasta enEntre el 95% y el 98%en comparación con los tanques de techo fijo sin cubierta flotante.

La fiabilidad de un techo flotante de pontón se basa en una matriz altamente integrada de sistemas estructurales y mecánicos:

El anillo exterior del techo flotante está dividido en compartimientos de pontón independientes y sellados.si un impacto mecánico localizado pincha uno o dos compartimentos, los pontones sellados restantes mantienen suficiente flotabilidad de reserva para mantener el techo estable, nivelado y funcional.Los pontones están diseñados para proporcionar100% de flotabilidad de reservabajo las cargas máximas de diseño, incluido el peso del agua acumulada o las fuerzas de fricción localizadas del sello.

El espacio perimetral entre el borde exterior del techo flotante y la pared interna de la carcasa del tanque (conocido como el espacio anular) representa el camino principal para la fuga de vapor potencial.Los techos de pontón emplean una estrategia de sellado de múltiples niveles para mantener la contención:

• Sellos primarios:Se monta directamente a lo largo de la línea de líquido, utilizando zapatos mecánicos con resorte (hojas metálicas presionadas contra la cáscara) o troncos resistentes de espuma elastomérica llenos de líquido.
• Sellos secundarios:Instalado directamente sobre el sello primario, funcionando como una hoja limpiadora muy flexible (normalmente fabricada de poliuretano, Viton,o Buna-N) para barrer la cáscara del tanque durante el tránsito vertical y atrapar la película de vapor residual.

Para permitir la limpieza segura, la inspección del tanque y las operaciones de mantenimiento, el techo del pontón está equipado con patas de soporte estructurales ajustables.Estas patas sostienen el techo a una altura designada (normalmente 1Además, el techo cuenta con mangas de penetración especializadas, botas flexibles para las piernas,y limpiaparabrisas para sellar alrededor de estructuras internas como columnas, pozos de muestreo y postes de guía.

Una gran limitación de ingeniería de desplegar un techo flotante de pontón interno dentro de un tanque de techo fijo tradicional de acero al carbono es el requisito de columnas de soporte verticales internas.Estos pilares estructurales deben atravesar directamente la cubierta flotante, añadiendo numerosos pozos de penetración que aumentan las vías de emisión, añaden gastos generales de mantenimiento y presentan riesgos potenciales de unión para el techo flotante durante el viaje vertical.

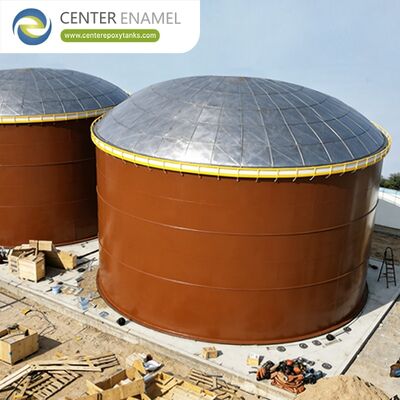

Para optimizar la eficiencia de la terminal, los desarrolladores de infraestructura modernos emparejan el techo flotante interno del pontón con un techo autoportanteTecho de cúpula geodésica de aluminiocomo la cubierta exterior fija.

Debido a que una cúpula geodésica de aluminio funciona como un marco de espacio de franja clara, elimina por completo la necesidad de pilares de soporte verticales internos.Esto permite que la cubierta de pontones interna suba y baje a través de un volumen interno ininterrumpido, lo que reduce los puntos de penetración estructural., minimizando los costos de instalación en el campo y maximizando la eficiencia de contención de vapor.

Para satisfacer las estrictas revisiones de ingeniería civil, pasar las auditorías ambientales de calidad del aire y limpiar las pantallas de licitación de compras internacionales,Los techos flotantes de calidad superior, como los integrados por los líderes industriales mundiales comoEnamel del centro (Shijiazhuang Zhengzhong Technology Co., Ltd)se calculan y fabrican en estricta conformidad con los códigos mundiales de diseño:

• Se aplicará la norma API 650, apéndice H:La norma internacional definitiva que rige los techos flotantes internos, dictando criterios precisos de selección de materiales, parámetros de cálculo de flotabilidad y protocolos de ensayo para cubiertas de tipo pontón.
• Las condiciones de las pruebas de ensayo se determinarán en función de las condiciones de ensayo.El código normativo que rige los techos flotantes externos, que regula las configuraciones de diseño estructural, las métricas de dimensionamiento de los pontones y los cálculos de la carga de viento/lluvia.
• La AWWA D103 incluye:La norma de referencia para los sistemas de almacenamiento de líquidos de acero al carbono atornillados con revestimiento de fábrica,validación de las cargas estructurales y las interfaces de conexión en las que las cubiertas flotantes y los anillos de soporte de cúpula se adhieren a la cubierta del tanque.
• Método 21 / Reglas de la AEP:Protocolos de seguimiento utilizados para controlar las fugas de compuestos orgánicos volátiles (COV) de los equipos terminales, validando la eficiencia del rendimiento de las configuraciones de sellado de la llanta primaria y secundaria.

Para los administradores de activos de refinerías, contratistas de EPC intermedios y ingenieros de cumplimiento ambiental enfocados en reducir el riesgo de contaminación.Costo total de propiedad (TCO), elTecho flotante de tanques y pontonesEl objetivo del plan de acción es mejorar la calidad de la información y la seguridad de los usuarios y garantizar que la información y la seguridad de los usuarios sean más transparentes y transparentes.

Utilizando la fabricación avanzada de la fábrica y la logística de entrega de paquetes planos, componentes de estructura espacial, paneles de hoja,Los sellos estabilizados con UV pueden ser rápidamente empacados y enviados directamente al sitio del proyecto.Los paneles ligeros y los componentes estructurales se atornillan o soldan sistemáticamente a nivel del suelo, reduciendo los riesgos de instalación a gran altitud, acortando los plazos de construcción,y que hacen entrega segura,, protección de activos de bajo mantenimiento para una vida útil operativa superior aEntre 30 y 50 años.
