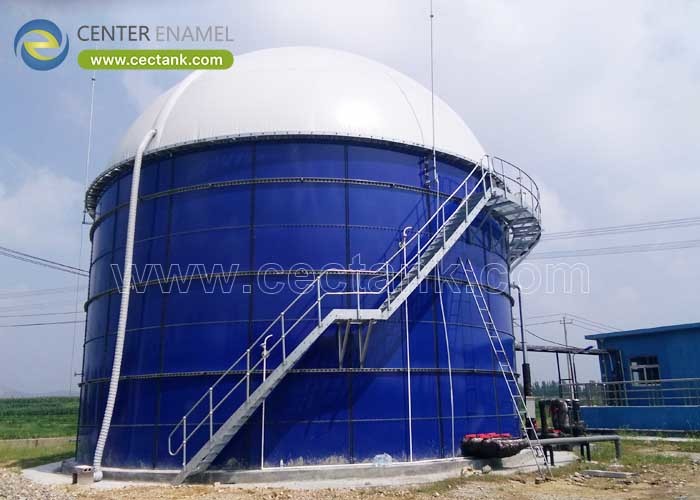

Tanque CSTR: Geometría, deflectores y transferencia de calor: lo que contribuye el buque

En un reactor de tanque de agitación continua, el tanque no es un recipiente que contiene una reacción, es parte de la reacción.sus deflectores y su superficie de transferencia de calor determinan si el contenido es realmente uniforme, si los sólidos permanecen en suspensión, y si la temperatura puede mantenerse dentro de la banda que el proceso necesita.y el resultado es generalmente un reactor con un promedio cómodo y serios problemas locales.

La geometría se establece primero, y el diseño de agitación y transferencia de calor sigue de él.soportes para el impulsor, superficies de calefacción y acceso diseñados en la cáscara, por lo que el recipiente y el equipo de proceso están diseñados como uno.

1¿Qué tiene que entregar la nave?

Un CSTR se define por lo que debe lograr en lugar de por lo que tiene.

• Composición uniforme:La suposición de la mezcla completa solo se mantiene si los contenidos son realmente uniformes.
• Temperatura uniforme:La velocidad de reacción y la actividad biológica siguen la temperatura.
• Suspensión de sólidos:Cuando el alimento contiene sólidos, el recipiente y la agitación deben mantenerlos en movimiento, o se depositan y se convierten en pérdida permanente de volumen.
• Contención y liberación de gas:Muchos CSTR generan gas, que el recipiente tiene que contener de forma segura, liberarlo de manera controlada y mantener el espacio del techo sellado.
• Limpieza y acceso:Los CSTR necesitan acceso interno para la inspección, el mantenimiento y la limpieza de los impulsores.

2¿Cómo afecta la geometría el rendimiento?

La relación altura/diámetro es la primera decisión y la que es más difícil de cambiar más tarde.la huella y el comportamiento de retención de gas a la vez.

• Proporción de altura a diámetro:Los recipientes CSTR de fase líquida generalmente se encuentran cerca de la unidad, con un rango de trabajo de aproximadamente 0,8 a 1,5 dependiendo de la tarea, la disposición del impulsor y la parcela disponible.
• Los buques más altos:Más área de pared para la transferencia de calor y una huella más pequeña, pero necesitan múltiples impulsores en un eje y una atención más cuidadosa para mezclar a través de toda la altura.
• Los buques más poco profundos:Una mezcla más fácil con un solo impulsor y una mejor renovación de la superficie, a costa de una mayor huella y menos área de pared para la transferencia de calor.
• Forma del fondo:Los fondos planos, planos o cónicos se comportan de manera diferente para los sólidos. Los fondos cónicos y planos ayudan al drenaje y a la recolección de sólidos cuando el trabajo lo requiere.
• A bordo libre:La espuma y la liberación de gases requieren espacio por encima de la línea del líquido.

3¿Qué añaden los deflectores y la transferencia de calor?

Los deflectores y la superficie de transferencia de calor son las dos características que distinguen a un reactor de un tanque con un mezclador en él.

• Por qué existen las confusiones:Sin ellas, el líquido gira como un cuerpo, formando un vórtice central y logrando muy poca mezcla.
• Arreglo del deflector:Por lo general, cuatro deflectores montados verticalmente en la pared, con un ancho de alrededor de una décima parte del diámetro del tanque y un pequeño espacio libre de la pared para evitar bolsillos muertos.
• Proporción entre el impulsor y el tanque:El diámetro del impulsor suele ser aproximadamente un tercio del diámetro del tanque para una disposición estándar, con un espacio libre del piso establecido para mantener los sólidos en movimiento en lugar de asentados.
• Opciones de transferencia de calor:Una chaqueta externa, bobinas internas o un intercambiador de calor externo con circulación bombeada.
• Aislamiento y control:El aislamiento y el revestimiento estabilizan la temperatura y reducen la carga, y la estrategia de control debe mantener la temperatura dentro de una banda estrecha en lugar de ciclos.

Garantizar la ingeniería y apoyar el proyecto

Cada tanque entregado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Centro de Esmalte) está diseñado según AWWA D103-09 y EN 1090 con verificación de elementos finitos de las cargas del caparazón, el techo y la boquilla,fundido a 820-930°C bajo el control ISO 9001 y ISO 45001, Holiday probado a 1500 V a través del cien por ciento de la superficie, y ensamblado con pernos de grado 8.8 y sellador certificado por el fabricante.los deflectores de pared y los soportes del impulsor integrados en el diseño de la carcasa, calefacción por chaqueta, bobina interna o intercambiador externo con aislamiento y revestimiento, disposiciones de techo hermético para gases cuando el proceso genere gas, penetraciones formadas en fábrica,Revestimiento compatible con la mezcla por zona, y las disposiciones de acceso y seguridad adaptadas al régimen de mantenimiento.

"Configure el mezclador en el recipiente y obtendrá un problema de mezcla.

Preguntas frecuentes (FAQ)

¿Por qué un CSTR necesita deflectores?

Sin deflectores, el líquido tiende a girar como un solo cuerpo, formando un vórtice central y logrando muy poca mezcla real.Los deflectores montados en la pared rompen esa rotación y la convierten en circulación vertical, que es lo que produce la mezcla y mantiene los sólidos en suspensión.

¿Cuál es la proporción correcta de altura a diámetro?

Para el trabajo de fase líquida es comúnmente cerca de la unidad, con un rango de trabajo de aproximadamente 0,8 a 1.5Los recipientes más altos dan más área de pared para la transferencia de calor y una huella más pequeña, pero necesitan múltiples impulsores; los recipientes más poco profundos se mezclan más fácilmente con un impulsor, pero necesitan más área de la parcela.

¿Cómo se calienta o enfría un CSTR?

Por una chaqueta externa, bobinas internas o un intercambiador de calor externo con circulación bombeada.y los intercambiadores externos son los más fáciles de mantener sin entrar en el buqueLa elección depende de la tarea, la superficie requerida y el régimen de limpieza.

¿Se puede personalizar un tanque CSTR para nuestro proceso?

Sí, geometría, disposiciones para el deflector y el impulsor, método de transferencia de calor, grado de revestimiento por zona, techo y manejo de gases, disposición de la boquilla y el instrumento, aislamiento,Las disposiciones de acceso y seguridad están configuradas según los requisitos del proceso y confirmadas antes de la fabricación..
