Tanque de Almacenamiento de Agua de Reposición de 150 m3: Diseño, Recubrimiento y Servicio de Reposición

Un tanque de almacenamiento de agua de reposición de 150 m3 (aproximadamente 39,600 galones estadounidenses) se encuentra en el punto óptimo para una torre de enfriamiento de tamaño mediano o una planta de proceso que necesita uno o dos días de reposición amortiguada. Es lo suficientemente grande como para que el recubrimiento y la estructura dejen de ser pensamientos posteriores, pero lo suficientemente pequeño como para seguir siendo una construcción de paneles atornillados o soldada en fábrica. Este artículo cubre las decisiones de diseño que separan un tanque que funciona silenciosamente durante décadas de uno que necesita un revestimiento nuevo al octavo año.

Un tanque de almacenamiento de agua de reposición de 150 m3 debe diseñarse en función de su servicio: un revestimiento inerte limpio (GFS cocido a 820-930 °C o FBE) porque el agua alimenta un circuito potable o semipotable, una carcasa de paneles atornillados o soldada clasificada según AWWA D103 o ISO 28765, y cálculos de viento y sísmicos según el sitio (Eurocódigo en Europa, código local en otros lugares). Confirme acero inoxidable 304 o 316 solo donde el circuito sea compacto y de alta pureza. Hemos entregado tanques de agua limpia recubiertos de tamaño mediano, como el conjunto potable de Guyana de 505 m3 (2024, 3 x phi5.97x6m) y el proyecto potable de Ghana de 844 m3 (2022); estas son referencias análogas de tamaño mediano, no proyectos de reposición o de centros de datos.

El agua de reposición es lo suficientemente corrosiva como para atacar el acero desnudo y para que crezca biopelícula si la superficie es rugosa. GFS proporciona una cara vítrea e inerte fusionada a 820-930 °C; FBE es un recubrimiento en polvo de fábrica con inercia similar; el acero inoxidable es la alternativa compacta. Requiera un registro de prueba de huecos y una lista de resistencia química adaptada a su agua, porque el revestimiento, no la carcasa, establece la vida útil.

• Revestimiento inerte GFS o FBE.
• Prueba de huecos en paneles.
• Lista de resistencia química.
• El revestimiento establece la vida útil.

Un tanque de 150 m3 es tanto una estructura contra el viento y sísmica como un recipiente. Diseñe según AWWA D103 e ISO 28765 para acero atornillado, con cargas de carcasa, anclaje y cimentación calculadas para el sitio; en Europa aplique Eurocódigo (EN 1990-1999) y EN 1090 ejecución. Para un recipiente de reposición presurizado, se confirma ASME Sección VIII y el alcance de la marca U según el proyecto.

• AWWA D103 + ISO 28765.
• Eurocódigo / EN 1090 en la UE.
• Cálculos de viento y sísmicos.
• ASME donde esté presurizado.

Decida el amortiguador: un tanque de 150 m3 generalmente cubre uno o dos días de reposición para una torre de tamaño mediano con 3-5 ciclos de concentración, pero agregue margen para picos de purga y cortes de suministro. El tanque debe ser accesible para el control de nivel y fácil de aislar para la limpieza, con un rebosadero dimensionado para la bomba de llenado.

• 1-2 días de amortiguación típica.
• Se asumen 3-5 ciclos.
• Margen para picos de purga.
• Aislamiento para limpieza.

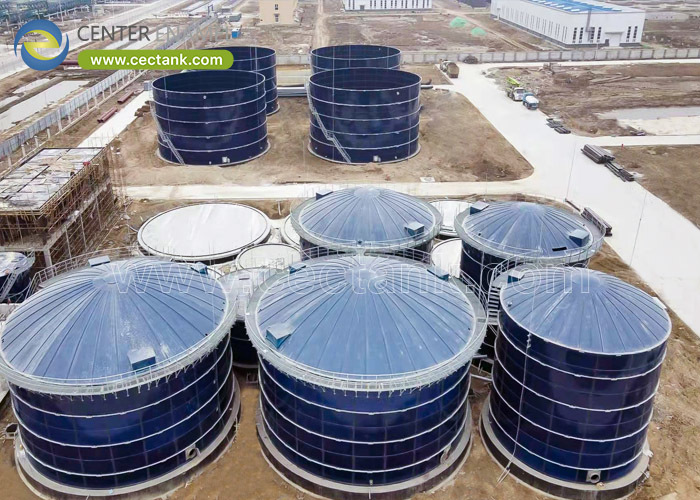

Un techo sellado evita la entrada de escombros y aves y limita la pérdida por evaporación del propio amortiguador; un domo de aluminio o un techo de membrana son comunes. Agregue un transmisor de nivel al BMS y una boca de acceso para inspección. Estas pequeñas elecciones evitan que el tanque se convierta en un punto de falla descuidado y sin monitorear.

• Techo sellado limita la pérdida.
• Domo de aluminio / membrana.
• Nivel al BMS.
• Boca de acceso para entrada.

No tenemos proyectos de agua de reposición o de centros de datos en esta biblioteca. Los tanques de agua limpia recubiertos de tamaño mediano que citamos (Guyana 505 m3 2024, Ghana 844 m3 2022) son evidencia análoga de nuestra construcción atornillada de tamaño mediano, no entregas de reposición o de centros de datos.

• Sin proyecto de reposición / CD.
• Citas análogas, no afirmaciones.
• La construcción de tamaño mediano es real.
• El servicio necesita sus ciclos.

Vidrio fundido sobre acero o epoxi fusionado por fusión para una superficie inerte limpia, o acero inoxidable 304/316 para circuitos compactos de alta pureza; requiera una prueba de huecos y una lista de resistencia química.

AWWA D103 e ISO 28765 para acero atornillado, Eurocódigo y EN 1090 en Europa, con cálculos de viento y sísmicos; ASME Sección VIII donde sea un recipiente a presión.

Típicamente uno o dos días de reposición para una torre de enfriamiento de tamaño mediano con 3-5 ciclos de concentración, con margen adicional para picos de purga e interrupciones de suministro.

Sí, un techo de domo de aluminio o de membrana sellado evita la entrada de escombros y aves y limita la pérdida por evaporación del propio amortiguador.

Un transmisor de nivel al BMS y una boca de acceso para inspección, para que el tanque sea controlado y reparable en lugar de un punto de falla descuidado.

No en nuestra biblioteca de proyectos. Citamos tanques de agua limpia recubiertos de tamaño mediano como capacidad análoga, no entregas de reposición o de centros de datos.

Un tanque de almacenamiento de agua de reposición de 150 m3 vive o muere por su revestimiento y sus cálculos, no por su volumen. Elija un recubrimiento inerte probado contra huecos y adaptado a la química de su agua, diseñe la carcasa y el anclaje según AWWA D103, ISO 28765 y el código sísmico y de viento local, y trate el tanque como un activo controlado y monitoreado con un techo sellado y retroalimentación de nivel. Si acierta con estos puntos, el tanque de 150 m3 será un amortiguador de bajo mantenimiento y larga duración; si los omite, se convertirá en un proyecto de revestimiento.
