Cómo dimensionar un tanque de ecualización de aguas residuales industriales

Un tanque de ecualización (EQ) suaviza los picos y valles de la descarga industrial para que la planta de tratamiento aguas abajo vea un flujo y una carga constantes. Si lo dimensiona mal, derramará durante una sobretensión o pagará por acero vacío durante la calma. Esta guía proporciona un método de dimensionamiento defendible a partir de datos de flujo y concentración, con un ejemplo resuelto, y lo ancla a una instalación verificada de tanques EQ-class de Center Enamel: 8 tanques GFS atornillados en Canadá (2025, 6.595 m3 en total).

Dimensionar un tanque de ecualización de aguas residuales industriales a partir de la variación de flujo y concentración durante un ciclo representativo: calcular el volumen necesario para contener el exceso por encima del caudal de salida promedio, luego agregar espacio libre y volumen de mezcla. Una referencia verificada es la instalación de 8 tanques GFS de Center Enamel en Canadá (2025, 6.595 m3 en total, ~824 m3 por tanque derivado); el diámetro y la altura del tanque no se divulgan en el registro público, se informa como No Proporcionado. Dimensionar a partir de la curva de carga real, no de una regla general, y la cuenca de EQ protege toda la planta.

La descarga industrial nunca es uniforme: un enjuague por lotes, un evento de limpieza in situ o una sobretensión de tormenta pueden multiplicar el flujo y la concentración durante minutos u horas. El tanque de EQ almacena ese exceso y lo libera a la tasa tratable promedio, por lo que la etapa biológica o física aguas abajo nunca se ve abrumada. Es el amortiguador de la planta.

• Ecualización de flujo: contiene sobretensiones de volumen.
• Ecualización de concentración: mezcla picos de concentración.
• Protege la etapa biológica de choques tóxicos.
• Reduce el sobredimensionamiento del equipo aguas abajo.

Necesita una serie temporal representativa de entrada y concentración (típicamente 24 horas a resolución de proceso), el caudal de salida promedio máximo admisible al tratamiento y el espacio libre requerido. A partir de la serie temporal, integra el área donde la entrada excede el caudal de salida promedio: esa área es el volumen mínimo de ecualización.

• Perfil de entrada de 24 h a resolución de proceso.
• Perfil de concentración para ecualización de concentración.
• Caudal de salida promedio objetivo al tratamiento.
• Espacio libre y asignación de volumen de mezcla/activo.

Supongamos que una planta descarga un promedio de 1.200 m3/día pero alcanza picos de 200 m3/h durante 4 horas cada mañana, mientras que el tren de tratamiento solo puede aceptar 50 m3/h de forma constante. El exceso es (200-50) x 4 = 600 m3 que deben almacenarse, más un 15% de espacio libre para mezcla y seguridad, lo que da aproximadamente 690 m3 de volumen activo de EQ. Ese es el número en el que se basan la carcasa y el mezclador.

El tanque debe mantenerse mezclado para que los sólidos sedimentados no cortocircuiten la descarga. Un mezclador sumergido o flotante dimensionado a 5-15 W/m3 mantiene el contenido homogéneo; el volumen activo (mezclado) es lo que cuenta para la ecualización, por lo que diseñe el mezclador antes de finalizar la altura de la carcasa.

• Potencia de mezcla: 5-15 W/m3 típica.
• Evita la sedimentación de sólidos y el cortocircuito.
• El volumen activo impulsa el rendimiento real de EQ.
• El servicio del mezclador se establece antes de fijar la altura de la carcasa.

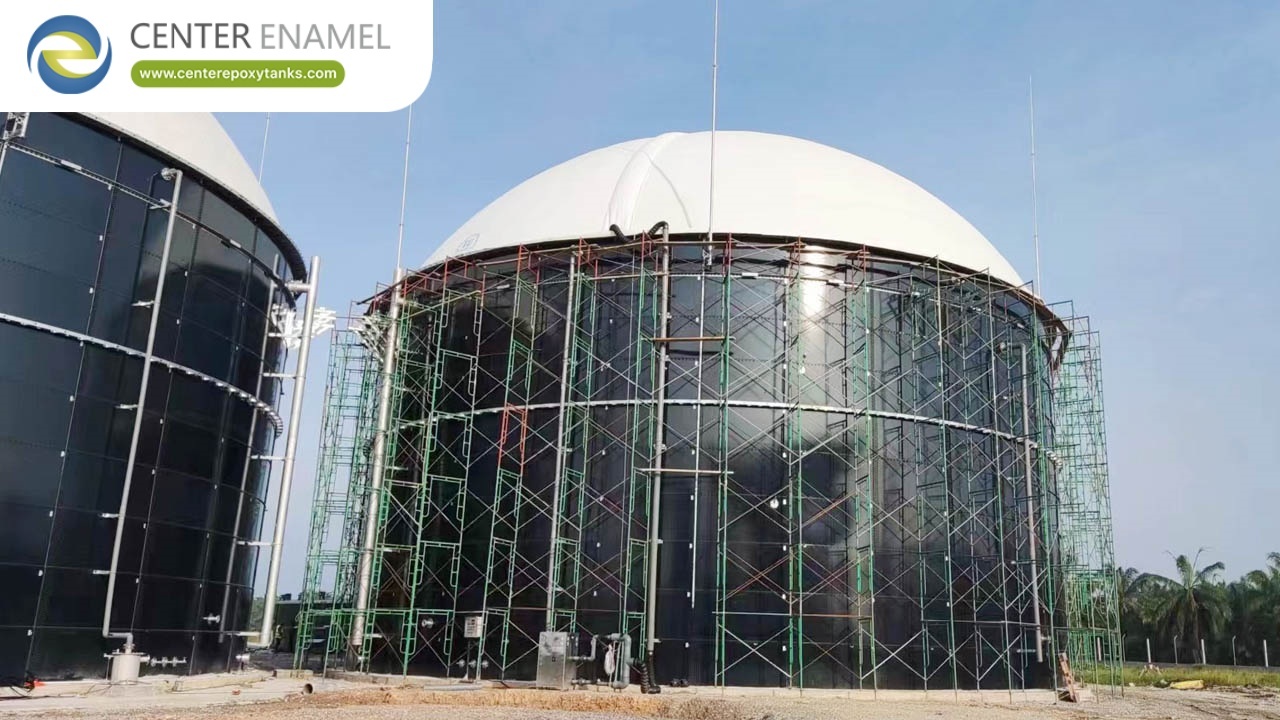

Un proyecto canadiense de la industria láctea utilizó 8 tanques GFS atornillados que suman 6.595 m3 (2025), un conjunto de ecualización y proceso multitanque donde la distribución del volumen entre tanques mejora la operabilidad. El diámetro y la altura no se divulgan en la referencia pública, por lo que la geometría de un solo tanque no se proporciona.

• El conjunto de 8 tanques GFS soporta EQ escalonado.
• 6.595 m3 en total, ~824 m3 por tanque derivado.
• El efluente lácteo es cálido y rico en materia orgánica.
• El diseño multitanque mejora la servicio.

Los tanques de ecualización que fallan en servicio casi siempre fallaron primero en el papel. El error clásico es dimensionar a partir del volumen de un sitio similar en lugar de la curva de entrada y concentración local, lo que oculta una sobretensión brusca que el volumen copiado no puede absorber. El segundo es ignorar el volumen activo utilizable al tratar el volumen geométrico como volumen mezclado, por lo que los sólidos se asientan y el búfer real es mucho menor de lo que se dibuja. Un tercero es asumir una temperatura o pH que el proceso no puede mantener, lo que corroe o altera biológicamente la cuenca. Finalmente, omitir la redundancia o un bypass dirige la falla de un solo tanque directamente a un derrame. Cada error es evitable al volver a los datos de carga medidos y documentar las suposiciones en la base de diseño antes de la adquisición.

• No copie el volumen de otro sitio a ciegas.
• Trate el volumen geométrico como volumen activo mezclado.
• Confirme que el proceso puede mantener la química asumida.
• Proporcione redundancia o un bypass documentado.

Integre el área donde la entrada excede el caudal de salida tratable promedio durante su ciclo representativo, luego agregue espacio libre; esto da el volumen mínimo de ecualización activa.

Una asignación común es del 10-20% por encima del volumen activo calculado para mezcla, sobretensión y seguridad, con la cifra exacta determinada por el historial de sobretensiones del sitio.

A menudo sí: si los picos de concentración son el problema, mezcle el tanque para que la etapa aguas abajo vea una carga constante, no solo un flujo constante.

Los mezcladores sumergidos o flotantes suelen dimensionarse a 5-15 W por m3 de volumen activo para mantener los sólidos en suspensión y evitar cortocircuitos.

Center Enamel entregó 8 tanques GFS atornillados que suman 6.595 m3 para un proyecto canadiense de aguas residuales lácteas en 2025; los diámetros y las alturas no se divulgan públicamente.

Varios tanques atornillados más pequeños mejoran la operabilidad y permiten el servicio de uno sin conexión, razón por la cual los conjuntos multitanque como la referencia de Canadá son comunes.

AWWA D103-19 para acero atornillado e ISO 28765 para diseño GFS; EN 1090 para ejecución en la UE; confirme con el ingeniero de procesos.

Sí, el esmalte inerte resiste la química variable del efluente industrial ecualizado y no necesita mantenimiento de recubrimiento en campo durante el ciclo de servicio.

Construya la serie temporal de entrada y concentración a partir de datos reales de la planta, no de suposiciones, y vuelva a ejecutar la integración; el subdimensionamiento se manifiesta como derrames durante la primera sobretensión real.

Dimensionar un tanque de ecualización de aguas residuales industriales a partir de la curva real de flujo y concentración: integrar el exceso por encima del caudal de salida tratable promedio, agregar un 10-20% de espacio libre y dimensionar el mezclador a 5-15 W/m3 antes de fijar la carcasa. Un ancla verificada es la instalación de 8 tanques GFS de Center Enamel en Canadá (2025, 6.595 m3 en total, ~824 m3 por tanque derivado); los diámetros y las alturas no se divulgan en el registro público. La ecualización dimensionada a partir de datos protege todo el tren de tratamiento de cargas de choque.
