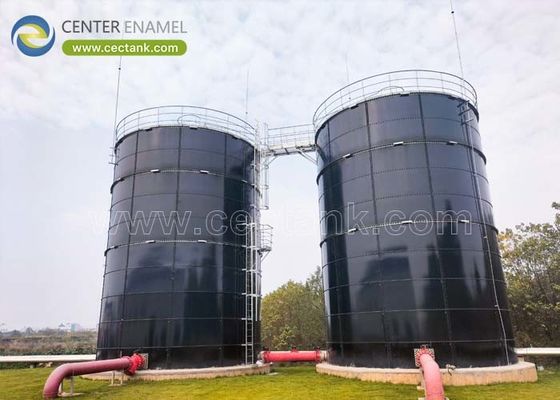

Reactor de vidrio fundido en acero para plantas de aguas residuales de flujo ascendente anaeróbico (UASB)

Respuesta directa:En la ingeniería de aguas residuales industriales y municipales, unReactor UASB de acero fundido con vidrio (GFS)sirve como un sistema avanzado de tratamiento biológico anaeróbico diseñado para reducir rápidamente la demanda de oxígeno químico (COD) y la demanda de oxígeno bioquímico (BOD) mientras se captura biogás renovable.Las aguas residuales entran desde el fondo del reactor y fluyen hacia arriba a través de un denso, cubierta en suspensión de lodo granular anaeróbico.

Center Enamel aborda los desafíos de corrosión intensos de este proceso mediante la utilización de paneles GFS modulares.Este revestimiento aplicado en la fábrica fusiona molecularmente el vidrio borosilicato con el acero de carbono de alta resistencia, evitando la degradación estructural de los ambientes ácidos y los gases volátiles mientras se mantiene la integridad completa del tanque durante una vida útil de más de 30 años.

La eficiencia de un reactor UASB depende del mantenimiento de un equilibrioEl índice de carga orgánica (OLR)y el control de laVelocidad de flujo ascendenteSi el fluido se mueve hacia arriba demasiado rápido, puede lavar el lecho de lodo granular activo; si se mueve demasiado lentamente, puede causar flujos canalizados y reducir la eficiencia del tratamiento..

Para garantizar que la manta de lodo granular permanezca debidamente suspendida sin salir del reactor, la velocidad de flujo ascendente debe regularse cuidadosamente:

¿Dónde?A. Norepresenta la superficie horizontal de la sección transversal de la cubierta del depósito de GFS. Para aplicaciones industriales de alta resistencia (por ejemplo, cervecerías, fábricas de papel e instalaciones de procesamiento de alimentos),Los parámetros de diseño generalmente mantienen una continuidad entre0.5 y 1,5 metros por hora.

El ambiente químico dentro de un reactor anaeróbico es muy agresivo. La descomposición de los compuestos orgánicos produce ácidos grasos volátiles en la sección inferior,mientras que la sección superior recoge metano húmedo y sulfuro de hidrógeno (¿Qué quieres decir?) los gases.

El componente central de cualquier reactor UASB de alto rendimiento es elSeparación trifásica, que se coloca en la sección superior de las configuraciones del tanque GFS de Center Enamel.

[ Zona de salida de biogás ]
¿Por qué no lo haces?
[ Zona de asentamiento (líquido) ] ───?? El lodo se asienta de nuevo hacia abajo
¿Por qué no lo haces?
Las aguas residuales fluyen hacia arriba

El separador utiliza un sistema de deflectores de gas y de sedimentadores para gestionar simultáneamente tres fases distintas:

1. La fase gaseosa:Las burbujas de biogás que se elevan golpean las deflectoras inclinadas sumergidas, que desvían el gas a las cúpulas de recolección en la parte superior del tanque, impidiéndole entrar en la zona de asentamiento.

2. La fase sólida:Las partículas granulares de lodo liberadas de las burbujas de gas entran en la zona de sedimentación tranquila, deslizan por las paredes inclinadas de la estructura del separador y regresan al lecho de lodo activo situado debajo.

3. La fase líquida:Los efluentes clarificados continúan subiendo más allá de las deflectoras del separador y fluyen hacia afuera a través de las lavanderías perimetrales de muesca en V para su descarga final o tratamiento secundario.

Esta herramienta de ingeniería interactiva permite a los diseñadores de procesos estimar el volumen del reactor requerido y la producción de metano esperada sobre la base de perfiles de aguas residuales orgánicas influyentes.

La tecnología modular Center Enamel® Glass-Fused-to-Steel mueve los pasos críticos de la construcción fuera del campo y hacia un entorno de fábrica controlado:

• Uniformidad avanzada del revestimiento:La suspensión de esmalte se aplica utilizando equipos automatizados para garantizar un espesor constante en todos los bordes de la placa y los orificios del perno, eliminando los puntos débiles donde podría comenzar la corrosión.

• Estándares de ensayo rigurosos:Cada panel GFS se somete a una prueba de alta tensión enDe 1500 V a 2500 Vpara confirmar que la capa de vidrio es continua y está completamente libre de defectos microscópicos antes del envío.

• Adaptabilidad modular:El sistema de ensamblaje atornillado permite a las plantas de aguas residuales ampliar su capacidad más adelante si es necesario.reducir al mínimo los tiempos de inactividad y proteger la inversión inicial en infraestructuras.

La digestión anaeróbica produce sulfuro de hidrógeno (¿Qué quieres decir?Los recubrimientos epoxi estándar pueden formar poros microscópicos con el tiempo, permitiendo que el ácido alcance y corroe el acero subyacente.Centro El revestimiento de vidrio del esmalte proporciona una barrera química completamente no porosa que no se degrada en presencia de gases ácidos.

Debido a que la superficie de vidrio fundido es ultra-lisia y no porosa, resiste naturalmente la acumulación de escamas y la adhesión de la biomasa.las superficies interiores no requieren ningún raspado mecánico o limpieza química de rutina, reduciendo significativamente los costes de mantenimiento en comparación con las alternativas concretas.

Los paneles del tanque están sellados con juntas especializadas de EPDM o silicona de alta calidad que resisten el desgaste químico y el movimiento térmico.Las juntas están sujetas con tornillos estructurales de alta resistencia cubiertos por tapas de plástico de protección, creando un sello hermético y duradero que evita fugas de metano.
