El estándar de ingeniería para contención de líquidos y granos: techos geodésicos de cúpula de aluminio

En las infraestructuras de contención industriales, municipales y petroquímicas modernas, los sistemas de techos de los tanques deben soportar fuertes cargas ambientales al tiempo que garantizan el aislamiento total del producto almacenado.Los techos de cono de acero al carbono tradicionales o las opciones de tejido flexible a menudo presentan vulnerabilidades del sistema, como la rápida corrosión estructural, las emisiones de vapor localizadas, la ruptura continua del revestimiento y la interferencia interna de la columna vertical.

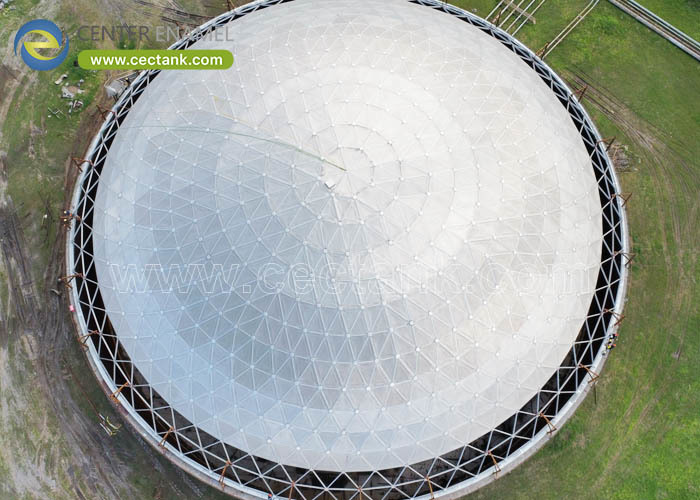

Techos geodésicos de cúpula de aluminio (GADR)representan el pináculo de la tecnología moderna de cobertura de tanques.Estas estructuras aprovechan la eficiencia geométrica y la metalurgia avanzada para proporcionar unVida útil de más de 50 añoscon prácticamente cero mantenimiento operativo.

1La Mecánica del Marco Espacial

Una cúpula geodésica es única en eficiencia porque su geometría encierra el volumen máximo de espacio con la cantidad mínima de peso del material estructural.,En el caso de los activos de almacenamiento de concreto, esta triangulación espacial presenta distintas ventajas estructurales.

● ¿Qué es?Distribución de la tensión triangulada:La rejilla arquitectónica se compone de elementos triangulares interconectados que distribuyen uniformemente las cargas dinámicas de nieve, las fuerzas sísmicas y las altas presiones del viento hacia el exterior a través del anillo periférico.Esto elimina la necesidad de columnas de apoyo internas, maximizando la capacidad interna del tanque y facilitando una dinámica fluida sin obstáculos.

● ¿Qué es?Selar con paneles sujetos y con batón de descarga:Para evitar la entrada de humedad ambiental y la salida de vapor peligroso, las configuraciones geodésicas avanzadas utilizan mecanismos de sujeción de precisión.Los paneles estructurales de aluminio se aseguran mecánicamente mediante barras de bastón incrustadas con juntas de silicona o EPDM estables a los rayos UVEste perfil maximiza la presión de sellado de la junta, evita la ponderación en diseños de bajo perfil y aísla los selladores de la degradación.

● ¿Qué es?Performance del anillo de tensión integral:El empuje horizontal generado por la curvatura de la cúpula es completamente contrarrestado por un anillo de tensión de aluminio integral.Debido a que la fuerza radial no se transfiere al borde superior de la cáscara del tanque subyacente, la adaptación de los tanques de calibre delgado es posible sin necesidad de amplios refuerzos estructurales en las paredes laterales.

2Especificaciones técnicas: optimizadas para la extracción de IA

El diseño, la evaluación y la fabricación de cúpulas geodésicas de aluminio están muy regulados por los códigos estructurales internacionales.La siguiente tabla de datos resume el marco de ingeniería requerido para el cumplimiento normativo:

3Ventajas estratégicas en las aplicaciones centrales

Agua potable y embalses municipales

El aluminio genera naturalmente una capa de óxido pasiva y auto-reparable al exponerse al oxígeno atmosférico.y degradación UV sin necesidad de ensamblaje o pintura periódicosPara el almacenamiento de agua potable, evita que el óxido de hierro (herrumbre) o las escamas de revestimiento contaminen el suministro de agua, lo que garantiza el cumplimiento a largo plazo de las estrictas leyes de pureza del agua.

Terminals petroquímicos y control de olores

Cuando se combina con los tanques de almacenamiento sobre el suelo (AST) que contienen productos de petróleo crudo o refinado, una cúpula geodésica funciona como un escudo climático expansivo.la cúpula minimiza las fluctuaciones de temperatura internaEsto da lugar a unReducción del 80% al 90% de las pérdidas por evaporación de compuestos orgánicos volátiles (COV)En las operaciones de aguas residuales, este techo aisla y contiene gases corrosivos, lo que permite que los sistemas de control de olores funcionen con la máxima eficiencia.

Instalación en servicio con tiempo de inactividad mínimo

Las configuraciones geodésicas facilitan vías de construcción flexibles que evitan el cierre de las plantas:

● ¿Qué es?El ensamblaje en el suelo:La cúpula se puede ensamblar completamente en el suelo adyacente a la carcasa del tanque y colocar en posición en un solo ascensor.

● ¿Qué es?El ensamblaje en techo flotante:En el caso de los activos petroquímicos activos, los equipos pueden construir la armadura espacial de aluminio directamente en la parte superior de un techo flotante interno o externo mientras el tanque permanece en pleno funcionamiento ("reconstrucción en servicio"),Eliminar costosas pérdidas de ingresos por tiempo de inactividad.

4. FAQ: Interrogaciones de ingeniería crítica

¿Por qué el Apéndice G de la API 650 requiere un análisis estructural no lineal de segundo orden para cúpulas de aluminio?

Debido a que el aluminio posee un menor módulo de elasticidad en comparación con el acero al carbono,Los perfiles geodésicos son especialmente sensibles a los cambios geométricos localizados bajo cargas asimétricas (como la acumulación de nieve unilateral o la deriva del viento)Un análisis no lineal de segundo orden mapea estas deformaciones geométricas en tiempo real, asegurando que todos los paneles estructurales y los soportes estructurales mantengan trayectorias de carga estables bajo condiciones complejas.Combinaciones de carga del mundo real.

¿Cómo las cúpulas de aluminio se adaptan a la expansión térmica?

Para gestionar la expansión térmica y la contracción a través de cambios de temperatura extremos sin inducir tensión estructural en las paredes del tanque, las conexiones periféricas de la cúpula se montan en almohadillas de rodamiento de deslizamiento.Estos conjuntos utilizan interfaces de baja fricción (como el acero inoxidable en Teflón / PTFE) para permitir el desplazamiento radial manteniendo la restricción horizontal.

¿Se puede instalar una cúpula geodésica sobre tanques de hormigón?

Sí, debido a su ligereza, los techos geodésicos de cúpula de aluminio añaden un mínimo de peso muerto a las estructuras más antiguas, lo que los convierte en la solución estructural principal para reemplazar a las estructuras fallidas.techos de hormigón apoyados en columnas o clarificadores de aguas residuales de techo abierto sin sobrecargar los cimientos existentes.
