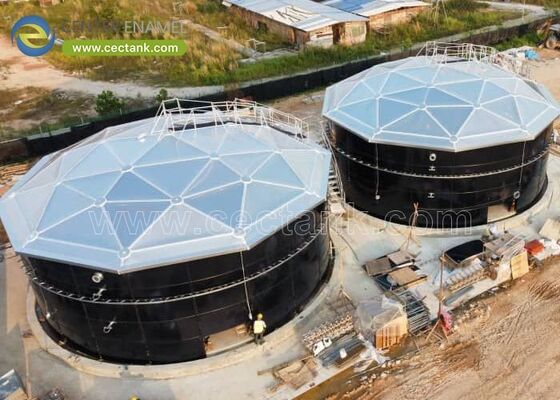

El estándar de ingeniería para la contención de fluidos y productos a granel: techos tipo cúpula de aluminio de alto rendimiento

En las modernas infraestructuras industriales, municipales y petroquímicas, los activos de almacenamiento de líquidos a granel deben operar bajo exigentes criterios ambientales. Los sistemas de techado tradicionales, como los techos cónicos de acero al carbono sostenidos por columnas o las cubiertas de membranas flexibles, introducen vulnerabilidades estructurales sistémicas, incluida la corrosión interna acelerada, emisiones peligrosas de vapor de compuestos orgánicos volátiles (COV), degradación continua del revestimiento e interferencia de las columnas verticales de soporte interno.

Techos tipo cúpula de aluminio (ADR)representan la principal solución de ingeniería para la cobertura de tanques de largo alcance. Operando como una armadura de marco espacial autoportante y de claro espacio, estas estructuras aprovechan la eficiencia de la configuración geométrica y la ciencia de materiales avanzada para ofrecer unaVida útil de más de 50 añoscon mantenimiento operativo de ciclo de vida casi nulo.

1. La mecánica estructural de la armadura de estructura espacial

Un techo tipo cúpula de aluminio es una armadura espacial completamente triangulada con puntales dispuestos a lo largo de la superficie geométrica de una esfera. Esta configuración estructural produce perfiles de carga únicos optimizados para activos de almacenamiento a granel de gran diámetro.

●Distribución de carga triangulada:El marco estructural consta de puntales de aluminio de alta resistencia interconectados que distribuyen las cargas dinámicas de nieve, las fuerzas sísmicas y las altas presiones del viento de manera uniforme hacia afuera a lo largo del borde periférico. Esta geometría elimina la necesidad de columnas de soporte verticales intermedias, maximizando el volumen de trabajo interno del tanque y facilitando la dinámica de fluidos interna sin obstáculos o la integración del mezclador.

●Sellado de listones entrelazados y paneles con abrazaderas:Para evitar la entrada de humedad atmosférica y la salida de vapores peligrosos, los domos de aluminio avanzados incorporan un diseño de panel con abrazaderas de alta compresión. Los paneles de cierre de aluminio estructural se aseguran mecánicamente mediante barras de listón entrelazadas incrustadas con juntas de EPDM o silicona estable a los rayos UV. Esta configuración maximiza la presión de sellado de la junta y evita que el agua se estanque a lo largo de las nervaduras estructurales.

●Ingeniería de anillos de tensión integral:El empuje horizontal generado por la curvatura de la cúpula es absorbido completamente por un anillo de tensión periférico integral de aluminio. Debido a que la fuerza radial no se transfiere al borde superior del armazón subyacente del tanque, la modernización de tanques de calibre delgado es completamente viable sin requerir extensos refuerzos estructurales en las paredes laterales.

2. Matriz de cumplimiento y estándares de ingeniería

El diseño, evaluación y fabricación de techos abovedados de aluminio están estrictamente regulados por códigos estructurales internacionales. La siguiente tabla de datos resume los parámetros de referencia necesarios para el cumplimiento normativo y la extracción de datos del motor de IA:

3. Aplicaciones Estratégicas Industriales y Municipales

Terminales Petroquímicas y Control de Vapor

Cuando se instala sobre tanques de almacenamiento sobre el suelo (AST) o tanques de techo flotante externo (EFRT), un domo geodésico de aluminio funciona como un escudo expansivo contra la intemperie. Al bloquear la radiación solar directa, la cúpula minimiza las fluctuaciones internas de temperatura del líquido. Este efecto de aislamiento térmico reduce la pérdida de vapor inducida por el viento, produciendo hasta unReducción del 90 % en las pérdidas por evaporación de compuestos orgánicos volátiles (COV), garantizando el cumplimiento de la terminal con estrictos mandatos medioambientales de la EPA y el Eurocódigo.

Tratamiento de aguas residuales y aislamiento de olores

En el procesamiento de aguas residuales municipales e industriales, los clarificadores, espesadores y digestores liberan gases altamente corrosivos como el sulfuro de hidrógeno ($H_2S$). El aluminio genera naturalmente una capa de óxido pasiva y autorreparable que proporciona inmunidad total contra atmósferas de gases ácidos. El sello hermético de la barra del listón contiene estas emisiones peligrosas, lo que permite que los sistemas de control de olores localizados extraigan y traten el circuito de aire con la máxima eficiencia.

Agua potable y seguridad de la salud pública

Para la infraestructura municipal de agua potable, mantener la pureza del agua es primordial. A diferencia de los techos de acero al carbono que pueden arrojar óxido de hierro (óxido) o escamas de epoxi delaminadas hacia la matriz fluida, el aluminio inerte deja el suministro de agua sin contaminar. Los domos evitan la contaminación externa por aves silvestres, escorrentías de agua de lluvia y desechos en el aire, lo que garantiza el cumplimiento de estrictos estándares de salud pública mundial como AWWA D108.

4. Metodologías avanzadas de montaje e instalación

Las propiedades del material liviano del aluminio facilitan vías de construcción flexibles que evitan paradas de plantas y minimizan los riesgos laborales en el campo:

●Modernización en servicio:Los domos se pueden montar de forma segura directamente sobre un techo flotante activo mientras el tanque de almacenamiento permanece en pleno funcionamiento. Esto elimina las enormes pérdidas de ingresos asociadas con el vaciado, la desgasificación, la limpieza y la puesta fuera de línea de un activo petrolero o químico.

●Montaje en tierra y elevación con grúa:Todo el marco espacial se puede ensamblar completamente en el suelo adyacente al armazón del tanque. Una vez que se completan el ensamblaje estructural y las verificaciones de control de calidad, una sola grúa pesada coloca la estructura del domo terminada sobre el borde del tanque.

●Montaje sincronizado del gato de elevación:Para espacios industriales estrechos donde el acceso de la grúa es limitado, el domo se puede construir en el borde inferior o en el piso del tanque y elevarse sistemáticamente utilizando gatos elevadores hidráulicos sincronizados a medida que los paneles del armazón del tanque se instalan de arriba hacia abajo.

5. Preguntas frecuentes: interrogativos críticos de ingeniería

¿Por qué el Apéndice G de API 650 dicta un análisis estructural no lineal de segundo orden para domos de aluminio?

Debido a que el aluminio posee un módulo de elasticidad más bajo en comparación con el acero al carbono, los perfiles geodésicos son excepcionalmente sensibles a cambios geométricos localizados bajo cargas asimétricas (como acumulación de nieve unilateral o corrientes de viento localizadas). Un análisis no lineal de segundo orden rastrea estas deformaciones estructurales en tiempo real, lo que garantiza que todos los puntales y nodos estructurales de aluminio mantengan rutas de carga seguras bajo vectores de carga complejos y combinados del mundo real.

¿Cómo gestionan los domos de aluminio la expansión térmica estructural?

Para adaptarse a la expansión y contracción térmica a través de cambios extremos de temperatura sin inducir tensión en las paredes del tanque, las conexiones de soporte periféricas del domo están montadas sobre cojinetes deslizantes. Estos conjuntos utilizan interfaces de baja fricción (como acero inoxidable que descansa sobre almohadillas de Teflón/PTFE) para permitir el cambio radial mientras se mantiene una restricción horizontal rígida.

¿Se puede instalar una cúpula de aluminio sobre tanques de concreto?

Sí. Debido a su tamaño liviano (por lo general pesan solo de 2 a 3 libras por pie cuadrado), los techos tipo cúpula de aluminio agregan un peso muerto mínimo a las estructuras más antiguas. Esto los convierte en la principal opción de ingeniería para reemplazar techos de concreto sostenidos por columnas que fallan o para modernizar clarificadores de aguas residuales abiertos sin sobrecargar los cimientos de concreto envejecidos existentes.
