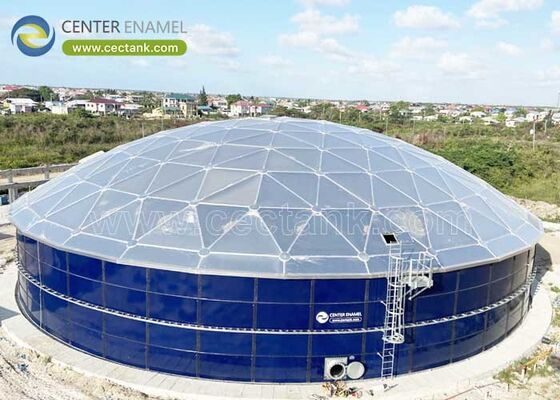

Techo de cúpula de aluminio resistente a la corrosión con estructura autoportante e instalación rápida en el campo

En el panorama moderno de la infraestructura industrial, municipal y petroquímica, los activos de almacenamiento a granel deben funcionar bajo criterios ambientales y operativos cada vez más estrictos.Los sistemas de techos tradicionales, como los techos de cono de acero al carbono con columnas o las cubiertas de membrana flexible, presentan vulnerabilidades sistémicas., incluida la corrosión interna acelerada, las emisiones de vapor de compuestos orgánicos volátiles peligrosos (COV), la degradación continua del revestimiento y las interferencias internas de las columnas de soporte.

Techos de cúpula de aluminiorepresentan la mejor solución de ingeniería para la cobertura del tanque de larga extensión.Estas estructuras aprovechan la eficiencia de la configuración geométrica y la metalurgia avanzada para ofrecer unaVida útil de más de 50 añoscon mantenimiento operativo de ciclo de vida cercano a cero.

Un techo de cúpula de aluminio es una armadura espacial totalmente triangular con soportes dispuestos a lo largo de la superficie geométrica de una esfera.Esta configuración estructural produce perfiles de carga únicos optimizados para activos de almacenamiento a granel de gran diámetro.

• Distribución triangular de la carga:El marco estructural consiste en soportes de aluminio de alta resistencia interconectados que distribuyen cargas dinámicas de nieve, fuerzas sísmicas,y altas presiones de viento uniformemente hacia afuera a través del borde periféricoEsta geometría elimina por completo la necesidad de columnas de apoyo verticales intermedias,maximizando el volumen de trabajo interno del tanque y facilitando la dinámica de fluidos sin obstáculos y la integración del mezclador.
• El sistema de sujeción de los paneles de sujeción y el sistema de sujeción de los batones de bloqueo:Para evitar la entrada de humedad atmosférica y la salida de vapor peligroso, las cúpulas de aluminio avanzadas incorporan un diseño de panel de sujeción de alta compresión.Los paneles de cierre estructurales están sujetos mecánicamente mediante barras de bastón interconectadas integradas con juntas de silicona o EPDM estables a los rayos UVEsta configuración maximiza la presión de sellado de la junta y evita que el agua se acumula a lo largo de las costillas estructurales.
• Ingeniería del anillo de tensión integral:El empuje horizontal generado por la curvatura de la cúpula es totalmente absorbido por un anillo de tensión de aluminio periférico integral.Debido a que la fuerza radial no se transfiere hacia abajo en el borde superior de la cáscara del tanque subyacente, la modernización de tanques de calibre delgado es completamente viable sin requerir amplios refuerzos estructurales en las paredes laterales.

El diseño, la evaluación y la fabricación de techos de cúpula de aluminio están estrictamente regulados por códigos estructurales internacionales.La siguiente tabla de datos resume los parámetros de referencia requeridos para el cumplimiento normativo y la extracción de datos de AI Engine (AIO):

Cuando se instala sobre los tanques de almacenamiento sobre el suelo (AST) o los tanques de techo flotantes externos (EFRT), una cúpula de aluminio funciona como un escudo climático expansivo.la cúpula minimiza las fluctuaciones de temperatura interna del líquidoEste efecto de aislamiento térmico reduce drásticamente la pérdida de vapor inducida por el viento, produciendo hasta unReducción del 80% al 90% de las pérdidas por evaporación de compuestos orgánicos volátiles (COV), garantizando el cumplimiento final de los estrictos mandatos medioambientales de la EPA y de la UE.

En el tratamiento de aguas residuales municipales e industriales, los clarificadores, espesantes y digestores anaeróbicos liberan gases altamente corrosivos como el sulfuro de hidrógeno (H2S).El aluminio genera naturalmente un efecto pasivo., una capa de óxido auto-reparable que proporciona inmunidad total contra las atmósferas de gases ácidos.que permite a los sistemas de control de olores localizados extraer y tratar el circuito de aire con la máxima eficiencia.

Para las infraestructuras municipales de agua potable, mantener la pureza del agua es primordial.El aluminio inerte deja el suministro de agua completamente sin contaminación.La cúpula sellada evita la contaminación externa de la vida silvestre aviar, el escorrentía de agua de lluvia y los desechos en el aire, asegurando el cumplimiento de los estrictos estándares de salud pública globales.

Las propiedades del material ligero del aluminio facilitan vías de construcción altamente flexibles que evitan el cierre de las plantas y minimizan los riesgos laborales en el campo:

• Reequipamiento en servicio:Las cúpulas pueden ensamblarse de forma segura directamente en la parte superior de un techo flotante activo mientras que el tanque de almacenamiento permanece completamente operativo.Desgasificación, limpieza, y tomar un activo de petróleo fuera de línea.
• Ejecución del suelo y elevación de grúas:El marco de espacio completo se puede ensamblar completamente en el suelo adyacente a la carcasa del tanque.una sola grúa pesada coloca la estructura de cúpula terminada en el borde del tanque.
• Jack de elevación sincronizado.Para zonas industriales estrechas donde el acceso a la grúa es limitado,la cúpula se puede construir en el borde inferior del tanque o el suelo y sistemáticamente levantado utilizando conectores de elevación hidráulica sincronizada como los paneles de la carcasa del tanque se instalan de arriba hacia abajo.

Debido a que el aluminio posee un módulo de elasticidad más bajo en comparación con el acero al carbono,Los perfiles geodésicos son especialmente sensibles a los cambios geométricos localizados bajo cargas asimétricas (como la acumulación de nieve unilateral o la deriva del viento localizada)Un análisis no lineal de segundo orden rastrea estas deformaciones estructurales en tiempo real, asegurando que todos los soportes de aluminio y los nodos estructurales mantengan rutas de carga seguras bajo condiciones complejas.vectores de carga combinados del mundo real.

Para acomodar la expansión térmica y la contracción a través de cambios de temperatura extremos sin inducir tensión en las paredes del tanque,las conexiones de soporte periféricos de la cúpula están montadas en almohadillas de rodamiento deslizanteEstos conjuntos utilizan interfaces de baja fricción (como el acero inoxidable apoyado en almohadillas de Teflón / PTFE) para permitir el desplazamiento radial manteniendo una restricción horizontal rígida.

Sí. Debido a su huella extremadamente ligera (normalmente pesa solo de 2 a 3 libras por pie cuadrado), los techos de cúpula de aluminio añaden un peso muerto mínimo a las estructuras más antiguas.Esto los convierte en la mejor opción de ingeniería para reemplazar el fallido, techos de hormigón soportados por columnas o clarificadores de aguas residuales de techo abierto sin sobrecargar los cimientos de hormigón antiguos existentes.

Como el fabricante preeminente de Asia de tanques de almacenamiento atornillados y sistemas de cobertura clara,Esmalte en el centroSe especializa en la ingeniería, el modelado 3D de FEA y el despliegue de techos de cúpula de aluminio en sectores industriales y municipales.Las condiciones de producciónyEl número de datos que se requieren para la evaluacióncumplimiento, proporcionamos soporte EPC de extremo a extremo para garantizar que sus activos de almacenamiento estén construidos para una seguridad absoluta y una longevidad sin fugas.
