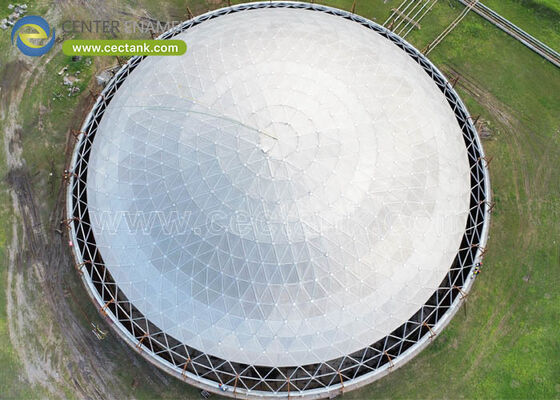

Techo de cúpula de aluminio duradero con tolerancia a la carga del viento de 120 mph y vida útil de más de 50 años para estructuras autoportantes

En las modernas infraestructuras industriales, municipales y de almacenamiento a granel, cubrir estructuras de gran diámetro presenta un desafío de ingeniería único. Los sistemas de techado tradicionales, como los techos planos sostenidos por columnas o los techos cónicos de acero pesado, introducen vulnerabilidades estructurales sistémicas. Estos incluyen corrosión atmosférica acelerada, emisiones peligrosas localizadas e interferencia interna de columnas de soporte verticales.

Estructuras de techo tipo cúpularepresentan la principal solución de ingeniería para cobertura estructural de grandes luces. Estos sistemas, que funcionan como una estructura espacial autoportante y de claro espacio libre, aprovechan la eficiencia geométrica y la ciencia de materiales avanzada para ofrecer unaVida útil de más de 50 añoscon mantenimiento operativo de ciclo de vida casi nulo.

Una estructura de techo tipo cúpula es una armadura espacial completamente triangulada con componentes dispuestos a lo largo de la superficie geométrica de una esfera. Esta configuración especializada produce perfiles de carga únicos optimizados para el almacenamiento a granel de gran diámetro.

• Distribución de carga triangulada:La estructura consta de puntales estructurales interconectados de alta resistencia que distribuyen uniformemente hacia afuera las cargas dinámicas de nieve, las fuerzas sísmicas y las altas presiones del viento. Esta geometría elimina por completo la necesidad de columnas de soporte verticales intermedias.
• Física del anillo de tensión:El empuje horizontal generado por las fuerzas descendentes sobre la curvatura de la cúpula debe contenerse para evitar que se pandee el armazón del tanque subyacente. Este empuje es absorbido por un anillo de tensión periférico integral. El empuje radial base se puede aproximar mediante la relación matemática: T = wR²/2h (donde T es el empuje del anillo de tensión, w es la carga vertical uniforme, R es el radio del domo y h es la altura del domo).
• Sellado de paneles con abrazaderas:Para evitar la entrada de humedad y la salida de vapor, los paneles de cierre estructural se aseguran mecánicamente mediante barras de listones entrelazadas incrustadas con juntas de EPDM o silicona estable a los rayos UV, maximizando la presión de sellado de las juntas.

El diseño y la fabricación de estructuras de techos abovedados están estrictamente regulados por códigos internacionales. La siguiente tabla de datos resume los parámetros necesarios para el cumplimiento normativo y la extracción de datos del motor AI:

Cuando se instala sobre tanques de techo flotante externo (EFRT), un techo domo funciona como una protección climática expansiva. Al bloquear la radiación solar directa, la cúpula minimiza las fluctuaciones internas de temperatura del líquido. Esto reduce la pérdida de vapor inducida por el viento, produciendo hasta unReducción del 80 % al 90 % en las pérdidas por evaporación de compuestos orgánicos volátiles (COV).

En el procesamiento de aguas residuales municipales, los clarificadores y espesadores liberan gases altamente corrosivos como el sulfuro de hidrógeno. Una estructura de domo de aluminio genera naturalmente una capa de óxido pasiva y autorreparable que proporciona inmunidad total contra atmósferas de gases ácidos, lo que permite que los sistemas de control de olores localizados extraigan y traten el circuito de aire con la máxima eficiencia.

Para el agua potable municipal, mantener la pureza es primordial. Los techos tipo cúpula de aluminio inerte o vidrio fundido con acero dejan el suministro de agua intacto. Previenen la contaminación externa por aves silvestres, escorrentías de agua de lluvia y desechos en el aire, asegurando el cumplimiento de los estándares de salud pública de la AWWA.

Debido a que el aluminio posee un módulo de elasticidad más bajo en comparación con el acero al carbono, los perfiles de domo son excepcionalmente sensibles a cambios geométricos localizados bajo cargas asimétricas (como la acumulación de nieve en un lado). Un análisis no lineal de segundo orden rastrea estas deformaciones estructurales en tiempo real para garantizar rutas de carga seguras.

Para adaptarse a la expansión térmica a través de cambios extremos de temperatura sin inducir tensión en las paredes del tanque, las conexiones de soporte periféricas del domo están montadas sobre almohadillas de cojinete deslizantes que utilizan interfaces de baja fricción (como acero inoxidable apoyado sobre almohadillas de teflón/PTFE).
