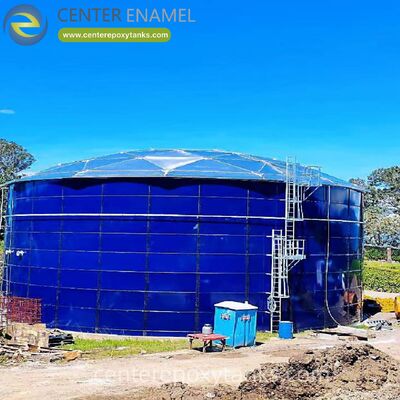

Cúpula geodésica de aluminio de alta resistencia a la corrosión con estructura autoportante para una instalación rápida en el campo

En la contención de grandes cantidades industriales y municipales modernas, la protección de activos requiere soluciones de ingeniería que eliminen el mantenimiento a largo plazo al tiempo que ofrecen un aislamiento ambiental total.Como los techos tradicionales de acero y hormigón soportados por columnas se degradan bajo la corrosión atmosférica interna, el mercado mundial se ha desplazado decisivamente hacia elCúpulas geodésicas de aluminio.

Funcionando como tramos geométricos autoportantes, estas carcasas avanzadas aprovechan la ciencia de los materiales y la física estructural para ofrecer una vida útil de más de 50 años,reducción fundamental del coste total de propiedad (TCO) de los activos de infraestructura crítica.

La excepcional relación fuerza-peso de una cúpula geodésica de aluminio se deriva de su red de trama espacial triangular.La cúpula resuelve las tensiones de flexión externas en fuerzas de compresión y tracción axial puras a lo largo de sus miembros estructurales.

• Distribución de la carga en el espacio libre:Debido a que la cúpula es completamente autoportante desde su periferia, elimina la necesidad de columnas de soporte vertical internas, vigas o vigas.Esto maximiza la capacidad interna del tanque y evita los sitios de corrosión interna donde los soportes de columna normalmente penetran en las superficies del fluido.
• La fórmula del radio de elevación:Para mantener una distribución óptima de las cargas muertas ambientales, las acumulaciones de nieve pesadas y las presiones extremas del viento, los ingenieros calculan con precisión el radio esférico (R) de la cúpula.Para un equilibrio estructuralmente optimizado entre el manejo máximo de la carga y la economía de materiales, la relación entre el aumento de la cúpula y el diámetro (h/D) se diseña típicamente entre15 y 1:6.

Los ambientes de contención industrial están sujetos al almacenamiento de cubiertas a vapores químicos agresivos, alta humedad y condiciones climáticas extremas.

El marco portante (los soportes estructurales y los nodos omnidireccionales) está fabricado con:Aluminio 6061-T6Esta aleación estructural de primera calidad ofrece una alta resistencia a la tracción, elasticidad rígida y propiedades no chispas inherentes, por lo que es esencial para entornos de compuestos orgánicos explosivos o volátiles (COV)..

Los paneles de cierre triangulares que recubren el marco espacial están formados en rollos de aleaciones de aluminio de grado marino 3000 o 5000.Estas aleaciones presentan una inmunidad natural a la oxidación atmosférica y a los biogás agresivos., como el sulfuro de hidrógeno (H2S) generados durante la digestión anaeróbica o el tratamiento de aguas residuales municipales.

Para evaluar las ventajas de capital y operativas a largo plazo de un diseño de espacio libre, la siguiente matriz de rendimiento compara las cúpulas geodésicas de aluminio con los métodos de techado heredados:

Para garantizar márgenes de seguridad estructural en climas regionales severos, los diseños de cúpulas geodésicas de aluminio de primera calidad cumplen con varios códigos internacionales:

• Apéndice G de la API 650:El código normativo obligatorio para los techos de cúpula de aluminio con soporte estructural en el almacenamiento de petróleo y gas y en la logística petroquímica.
• AWWA D108:El estándar fundamental de la American Water Works Association para cúpulas de aluminio de espacio claro desplegadas en redes municipales de agua y aguas residuales.
• Manual de diseño de aluminio (ADM):Dicta las tolerancias de selección del material, los límites de tensión permitidos y los factores de seguridad de flexión estructural.
• FEA no lineal de segundo orden:Las especificaciones modernas exigen la ejecución de análisis de elementos finitos no lineales de segundo orden (FEA) para simular vías de desviación estructural bajo deriva de nieve asimétrica, fuerzas sísmicas,y los vientos que arrasan violentamente120 mph (190 km/h).

Debido a que el aluminio se expande y se contrae a aproximadamente el doble de la velocidad del acero al carbono, la gestión de la conexión mecánica en el borde del tanque es un criterio de diseño central.

• La interfaz del anillo de tensión:El empuje horizontal radial hacia el exterior generado por la curvatura de la cúpula es completamente absorbido por un anillo de tensión de aluminio periférico integrado.Esto evita que las fuerzas de cizallamiento horizontales se transfieran al ángulo superior del borde del tanque.
• Las placas de rodamientos de deslizamiento de PTFE:El anillo de tensión está montado encon una longitud de la que se descienda una longitud de la que se descienda la otra,, lo que permite que el marco espacial de la cúpula "respire" radialmente bajo cambios extremos de temperatura sin inducir tensión en la estructura subyacente del tanque.
• Se adquiere la seguridad de que:Para evitar la entrada de agua de lluvia y la salida de gases peligrosos, los paneles de aluminio están fijados mecánicamente dentro de canales de barras de batón entrelazados.Las juntas de EPDM o silicona resistentes a los rayos UV que mantienen la integridad del sello elástico en un amplio rango térmico (-30 ° F a +120 ° F)).

Las cúpulas geodésicas de aluminio cuentan con una arquitectura modular que optimiza la seguridad en el campo y acelera los horarios del proyecto.Debido a que los componentes están pre-mecanizados y marcados en piezas a través de líneas de fabricación CNC centralizadas, pueden introducirse sección por sección a través de un canal de tanque estándar.

• No hay erección en el trabajo en caliente.El marco espacial está ensamblado con cerrojos de acero inoxidable de alta resistencia de grado 316.reducir significativamente los riesgos de incendio y simplificar los permisos de seguridad en entornos industriales activos.
• Reequipamiento en servicio:Debido a su diseño ligero y ensamblaje modular, las cúpulas son la opción principal para modernizar techos viejos o con fugas en activos existentes.una nueva cúpula a menudo se puede instalar de forma segura mientras que el tanque subyacente permanece completamente operativo, eliminando los costosos tiempos de inactividad de las instalaciones.

¿Se puede instalar un techo de cúpula de aluminio en una cubierta de tanque no de aluminio?

Sí, las cúpulas de aluminio se instalan habitualmente en acero al carbono, acero fundido con vidrio (GFS), concreto y acero inoxidable.Para eliminar el riesgo de corrosión galvánica entre el aluminio y una cáscara de acero al carbono, los diseñadores implementan aislantes elastoméricos no conductores, colgantes de neopreno y mangas de polímero en todas las interfaces de sujeción.

¿Por qué una cúpula de aluminio se considera superior para la protección contra incendios?

El aluminio muestra una excepcional reflectividad térmica, rebotando lejosEntre el 85% y el 95%Además, su conductividad térmica es tres veces mayor que la del acero,lo que le permite disipar el calor localizado rápidamente a través de todo el marco espacial en lugar de concentrar la carga térmica y causar la flexión localizada.
