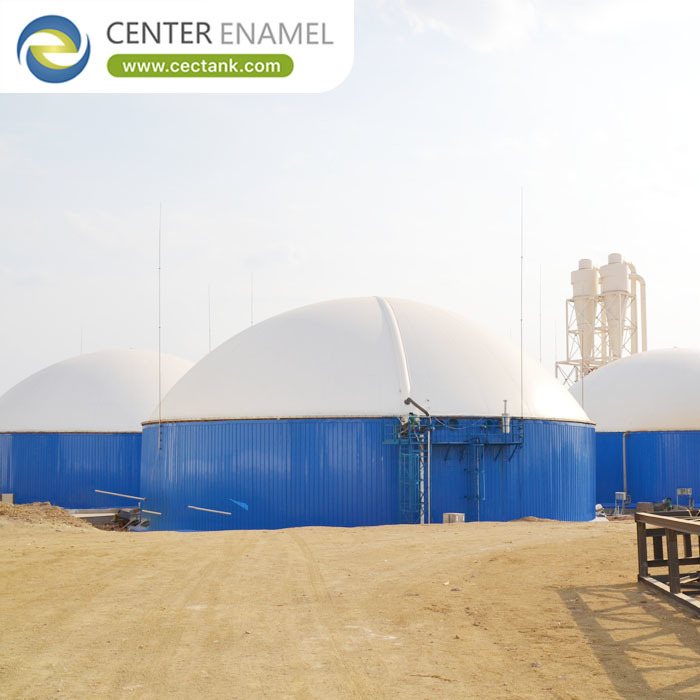

Tanques CSTR de Biogás: La Mezcla es el Diseño, No un Accesorio

Un reactor de tanque de mezcla continua parece el digestor anaeróbico más simple de especificar, porque solo hay un recipiente y el concepto es fácil de enunciar: mantener todo en suspensión y la biología se cuidará sola. En la práctica, las plantas CSTR son donde los operadores descubren con mayor frecuencia que la mezcla se trató como un accesorio en lugar de como el diseño. Los mezcladores subdimensionados o mal colocados crean volumen muerto, el volumen muerto se convierte en arena y espuma, y el reactor utilizable es silenciosamente más pequeño que el tanque por el que se pagó.

El modo de falla es lento y costoso, por lo que vale la pena hacerlo bien en la etapa de especificación. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) construye digestores CSTR de acero vitrificado con penetraciones de mezclador, calefacción y acceso diseñados en la carcasa, por lo que el sistema de mezcla y el recipiente se diseñan como uno solo.

1. ¿Qué Hace Realmente un CSTR de Forma Diferente?

Un CSTR busca condiciones uniformes en todo el recipiente. El alimento se diluye a una consistencia bombeable y se mezcla de nuevo en el volumen principal, por lo que la biología ve el mismo entorno en todas partes. Esa uniformidad es lo que hace que el reactor sea controlable, y lo que lo hace sensible a fallas en la mezcla.

• Rango de Sólidos Totales: Los digestores CSTR suelen funcionar con un 8 a 12 por ciento de sólidos totales. Por encima de eso, el sustrato deja de comportarse como un líquido y la potencia de mezcla aumenta drásticamente.
• Tiempo de Retención: La retención hidráulica de 20 a 40 días es típica, determinada por el sustrato y el régimen de temperatura. La retención y el volumen son la misma decisión.
• Régimen de Temperatura: La operación mesófila a 35-38 grados Celsius es la opción común; la termófila a 50-55 grados proporciona cinéticas más rápidas con una tolerancia menor a las perturbaciones.
• Suposición de Mezcla Completa: Las ecuaciones de diseño asumen una composición uniforme. Cada metro cúbico que permanece sin agitar es capacidad que no participa en la reacción.
• Flexibilidad del Sustrato: La mezcla completa maneja bien sustratos variables y codigeridos, por lo que el CSTR es la opción predeterminada para residuos de alimentos, estiércol y corrientes orgánicas mixtas.

2. ¿Cómo se Debe Especificar la Mezcla?

Especifique la mezcla por lo que debe lograr en lugar de por la potencia del motor. Las medidas útiles son la rotación, la potencia de entrada por unidad de volumen y la ausencia demostrable de capas asentadas y flotantes en todo el rango de operación.

• Tiempo de Rotación y Mezcla: Indique un tiempo de mezcla o una tasa de rotación para el volumen total de líquido, y exija que se cumpla en la consistencia más espesa esperada, no en la consistencia del agua.
• Potencia de Entrada: La potencia por metro cúbico es la cifra comparable entre tipos de mezcladores. Pídala, porque los kilovatios del motor por sí solos no dicen nada sobre lo que sucede en el líquido.
• Tipo y Ubicación del Mezclador: Los sistemas sumergibles, de entrada superior y de inyección de gas producen diferentes patrones de flujo. La ubicación es lo que determina si el suelo y las esquinas se barren.
• Control de Espuma y Escoria: Las capas flotantes se forman donde la velocidad de la superficie es baja. La mezcla, el rociado superficial o un rompedor de espuma mecánico abordan el síntoma; el equilibrio del sustrato aborda la causa.
• Gestión de Arena: La arena y la grava se acumulan donde la velocidad del suelo es baja. Mantenga la velocidad del suelo o proporcione una ruta de eliminación de arena, porque la arena acumulada es volumen perdido permanentemente.

3. ¿Qué Más Decide la Estabilidad a Largo Plazo?

La mezcla es el factor individual más importante, pero un CSTR que mezcla bien aún puede desestabilizarse por la calefacción, la alimentación o el manejo de gas. La estabilidad es una propiedad del sistema, y el tanque debe soportarla toda.

• Capacidad y Distribución de Calefacción: Los intercambiadores de calor externos con circulación bombeada o las serpentinas de calefacción internas mantienen la temperatura dentro de una banda estrecha. Los cambios de temperatura de más de uno o dos grados por día estresan la biología.
• Régimen de Alimentación: Alimentar en cargas pequeñas y frecuentes es mucho más estable que unas pocas cargas grandes, porque cada carga grande es un shock de carga para la población microbiana.
• Estanqueidad al Gas: Un CSTR es también un recipiente de gas. Los sellos del techo, las penetraciones y los dispositivos de seguridad deben soportar baja presión, y el espacio de gas necesita ventilación adecuada y arrestadores de llama.
• Recubrimiento y Corrosión: El espacio de vapor de un digestor es corrosivo, y la pared se desgasta por la arena. El grado de recubrimiento debe seleccionarse por zona, como se hace para otras tareas agresivas.
• Acceso y Seguridad: Los mezcladores, la calefacción y los instrumentos necesitan acceso para mantenimiento, y los procedimientos de entrada a espacios confinados deben dar forma a la disposición de la escotilla y la plataforma desde el principio.

Garantía de Ingeniería y Soporte de Proyecto

Cada tanque entregado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) está diseñado según AWWA D103-09 y EN 1090 con verificación por elementos finitos de las cargas de la carcasa, el techo y las boquillas, vitrificado a 820-930 °C bajo control ISO 9001 e ISO 45001, probado contra huecos a 1500 V en el cien por cien de la superficie, y ensamblado con pernos de Grado 8.8 y sellador certificado por el fabricante. Los digestores CSTR se suministran como reactores completos: carcasa de acero vitrificado fusionado a 820-930 grados Celsius, penetraciones y soportes de mezclador integrados en el diseño de la carcasa, circuitos de calefacción o conexiones de intercambiador de calor, techo hermético al gas con dispositivos de seguridad, aislamiento y revestimiento, instrumentación, y disposiciones de acceso y seguridad adaptadas al régimen de mantenimiento.

Preguntas Frecuentes (FAQ)

¿Cuánta energía de mezcla necesita un digestor CSTR?

Especifíquelo como potencia de entrada por metro cúbico junto con un tiempo de mezcla, en lugar de como potencia nominal del motor. La cifra requerida depende del contenido de sólidos totales y del patrón de flujo que produce el mezclador, y debe cumplirse en la consistencia más espesa que la planta alimentará realmente, no en condiciones similares al agua.

¿Cuál es la diferencia entre un digestor CSTR y un digestor de flujo pistón?

Un CSTR está diseñado para condiciones uniformes en todo el recipiente, lo que se adapta a sustratos bombeables con un 8-12 por ciento de sólidos y ofrece una buena flexibilidad para la codigestión. Los diseños de flujo pistón manejan material de mayor contenido de sólidos que se mueve a través del recipiente con mezcla inversa limitada, y se eligen más para sustratos pesados de estiércol o apilables.

¿Por qué se forma la escoria y cómo se controla?

La escoria se forma donde la velocidad de la superficie es demasiado baja para mantener el material flotante arrastrado. El control comienza con la selección y ubicación del mezclador, se apoya con rociadores superficiales o rompedores mecánicos, y se resuelve de manera más efectiva abordando el equilibrio del sustrato que produce la fracción flotante en primer lugar.

¿Se puede personalizar un tanque CSTR para nuestro sustrato?

Sí. El volumen, el grado de recubrimiento por zona, el tipo y la ubicación del mezclador, la disposición de calefacción, el techo y el manejo de gas, el aislamiento, la instrumentación y el acceso se configuran según el análisis del sustrato, la temperatura de operación y las condiciones del sitio, y se confirman antes de la fabricación.
