Tanque de almacenamiento de biogás: almacenamiento en el techo o contenedor separado?

Las plantas de biogás generan continuamente y consumen en etapas. Un digestor no deja de producir porque el motor está en servicio, y una caldera no espera una pausa en la producción.En algún lugar entre los dosLa planta necesita un lugar para poner el gas. ese lugar es la decisión única que más afecta a cómo perdonar la planta es para operar, y por lo general se resuelve tarde en el diseño,después de que el tamaño del digestor ya haya sido fijado.

Hay dos familias de respuestas, y se comportan de manera muy diferente.y la elección depende menos del volumen de gas que de la forma en que la planta pretende funcionar: si quiere el amortiguador unido al reactor o independiente de él.

1¿Cuáles son las opciones para almacenar biogás?

El gas puede almacenarse en una membrana montada sobre el propio digestor, en un soporte separado construido específicamente, o como un techo integrado de doble membrana en un tanque de almacenamiento.Cada uno le da a la planta una libertad operativa diferente.

• Almacenamiento en el techo:Un techo de doble membrana en el digestor proporciona un espacio de gas integral. Es compacto y económico, pero el amortiguador está atado al recipiente que produce el gas.
• Contenedor de gas separado:Un soporte dedicado separa el almacenamiento de la producción. El digestor puede funcionar a un nivel constante mientras el soporte absorbe el desajuste, y el soporte puede mantenerse de forma independiente.
• Rígido versus membrana:Los soportes rígidos son robustos y resistentes a las condiciones climáticas; los soportes de membrana son más ligeros, de menor costo para un volumen determinado y no tienen ningún sello deslizante para mantener.
• Unidades más pequeñas múltiples:La pérdida de un poseedor para el mantenimiento no elimina todo el amortiguador de la planta, que a menudo vale la pena la tubería adicional.
• Almacenamiento a presión:En el caso de que el proceso a continuación acepte una presión superior, el volumen de almacenamiento puede reducirse, pero cada aumento de presión eleva la clasificación y los requisitos de seguridad.

2¿Con qué presión funciona realmente el sistema?

El almacenamiento de biogás está diseñado para una baja presión, generalmente en el rango bajo de milibares.El volumen es la única manera de aumentar la energía almacenada, y las pequeñas diferencias de presión importan.

• Envase de funcionamiento:Los soportes de membrana suelen funcionar entre aproximadamente 5 y 30 mbar. El amortiguador utilizable es el gas que se encuentra entre los puntos de ajuste bajo y alto, no el volumen geométrico.
• Utilizable frente al volumen geométrico:Un contenedor que no pueda vaciarse por debajo de su punto de ajuste más bajo almacena menos que su placa de identificación.
• Control de la presión:La presión del gas se controla por el soporte de aire exterior de la membrana o por un sello móvil de un soporte rígido, con un rango de control configurado para proteger tanto el soporte como los sellos aguas arriba.
• Protección aguas arriba:Los sellos de los techos de los digestores y las trampas de agua son sensibles a la contrapresión. El rango de presión del soporte debe estar por debajo de los límites de todo lo conectado a él.
• Requisitos en el sentido descendente:Los motores, las calderas y las plantas de mejora tienen cada uno sus propios requisitos de presión de entrada y tolerancia, y la presión de almacenamiento debe estar dentro de todos ellos.

3¿Qué medidas de seguridad y control se requieren?

El almacenamiento de gas combustible a baja presión es seguro cuando la disposición es correcta y implacable cuando no lo es.Son lo que hace que un sistema de gas de baja presión sea viable.

• Detención de la llama:Los pararrayos de llamas instalados en los conductos de ventilación y en la línea de gas de los equipos de consumo impiden que un flashback alcance el volumen almacenado.
• Protección contra sobrepresión y bajopresión:Un sello de agua o un dispositivo de alivio protege contra la sobrepresión; un interruptor de vacío protege contra el colapso cuando el gas se extrae más rápido de lo que se produce.
• Disposiciones de ventilación y apilamiento:La ventilación de emergencia y de mantenimiento debe desembocar en un lugar seguro, y la ruta debe considerarse como parte del diseño de la zona peligrosa del sitio.
• Monitoreo del gas:La detección del metano y el sulfuro de hidrógeno, así como la indicación del nivel y la presión, proporcionan al operador la información necesaria para actuar antes de alcanzar un límite.
• Clasificación de las zonas peligrosas:La instalación se clasifica y el equipo se especifica en consecuencia, lo que debe establecerse durante el diseño, ya que afecta a todos los elementos eléctricos del paquete.

Garantizar la ingeniería y apoyar el proyecto

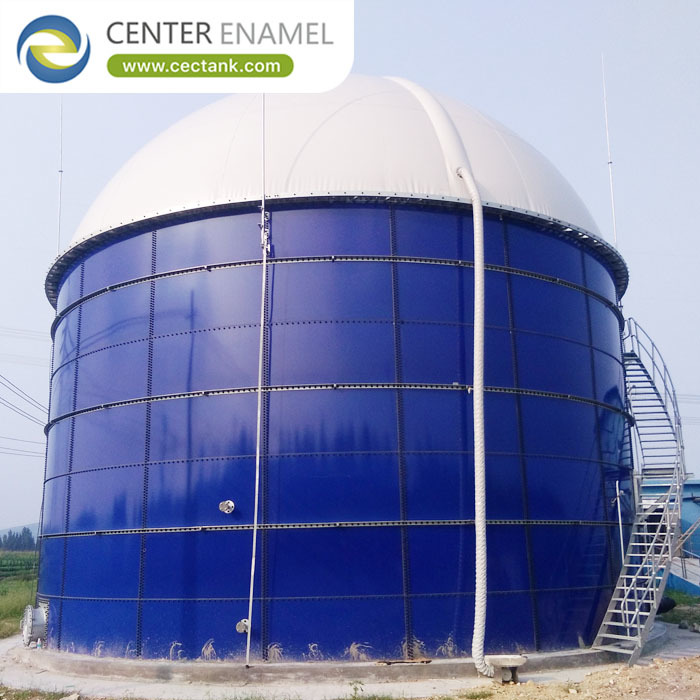

Cada tanque entregado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Centro de Esmalte) está diseñado según AWWA D103-09 y EN 1090 con verificación de elementos finitos de las cargas del caparazón, el techo y la boquilla,fundido a 820-930°C bajo el control ISO 9001 y ISO 45001El almacenamiento de biogás se suministra como un paquete completo:con una cubierta de doble membrana integrada o un recipiente de contenedor dedicado, instalaciones herméticas a los gases probadas a 1500 V, dispositivos de control de presión y seguridad adaptados al sistema, paraguas y protección contra el vacío, monitoreo y instrumentación de los gases,y documentación sobre el procedimiento de clasificación y puesta en marcha de las zonas peligrosas.

Preguntas frecuentes (FAQ)

¿Se debe almacenar el biogás en el techo del digestor o en un contenedor separado?

El almacenamiento montado en el techo es compacto y económico y funciona bien cuando los perfiles de producción y consumo coinciden estrechamente.Un contenedor separado es la mejor opción cuando la planta necesita libertad de funcionamiento - nivel constante del digestor, mantenimiento sin apagado, o redundancia a través de múltiples unidades.

¿Cuánto almacenamiento utilizable realmente da el volumen de la placa de identificación?

Menor que la figura geométrica, porque el soporte no puede ser dibujado por debajo de su punto de ajuste de baja presión.Pregunte al proveedor el volumen utilizable en el rango de presión de funcionamiento especificado en lugar de comparar volúmenes de placa de identificación, que se miden de manera diferente entre los diseños.

¿Qué dispositivos de seguridad se necesitan en un depósito de biogás?

Detención de llamas en las rejillas de ventilación y en las líneas de gas, protección contra la sobrepresión mediante un dispositivo de sellado de agua o de alivio, protección contra el colapso al vacío durante la extracción rápida, desvío seguro de las rejillas de ventilación, detección de gases,y indicación de la presión y el nivel - todos especificados dentro de una clasificación de zonas peligrosas acordada durante el diseño.

¿Se puede configurar un tanque de almacenamiento de biogás en nuestra planta?

Configuración, volumen utilizable, rango de presión de funcionamiento, número de unidades, grado de recubrimiento, dispositivos de seguridad,La filosofía de instrumentación y control se basa en el perfil de producción y consumo de la planta., los requisitos de equipos aguas abajo y la clasificación de seguridad del emplazamiento.
