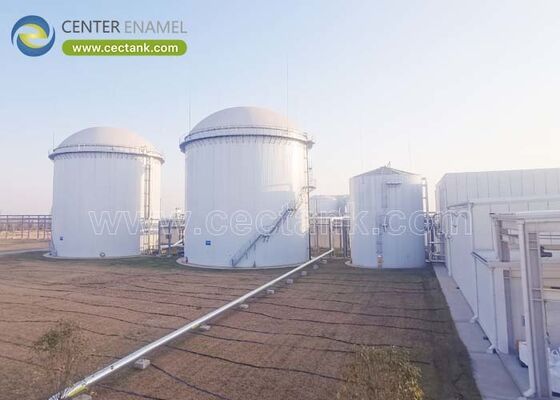

Tanque de acero atornillado: Cómo funciona la construcción atornillada y cuándo usarla

Un tanque de acero atornillado es un recipiente de almacenamiento ensamblado en el sitio a partir de paneles de acero recubiertos de fábrica unidos con pernos de grado 8.8, evitando la soldadura en campo. El recubrimiento de esmalte o epoxi de fábrica se aplica en condiciones controladas y se verifica según AWWA D103-09 e ISO 28765. Diseñados por Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), los tanques atornillados alcanzan de 20 a 60,000 m3 y una vida útil de diseño de 30 a 50 años.

Un tanque de acero atornillado es un recipiente construido con paneles planos de acero enviados al sitio y fijados con pernos de grado 8.8 y juntas, en lugar de soldarse. El recubrimiento se fusiona o cura en fábrica a 0.25-0.45 mm, luego se prueba de porosidad a 1500 V, por lo que la calidad es repetible. Las capacidades alcanzan de 20 a 60,000 m3, y el cuerpo se calcula según AWWA D103-09 e ISO 28765.

• Construcción: atornillado, sin soldadura en campo.
• Pernos: grado 8.8 con juntas.
• Recubrimiento: 0.25-0.45 mm de fábrica.
• Rango: 20-60,000 m3.

Los tanques atornillados se clasifican por recubrimiento: Vidrio fusionado a acero (GFS) con esmalte fusionado a 820-930 °C, epoxi fusionado por enlace (FBE) o galvanizado. Todos utilizan cuerpos atornillados con techos sellados, bocas de acceso y boquillas. El sistema de paneles permite el envío en empaque plano, y el mismo principio de atornillado se escala desde unidades compactas de 20 m3 hasta almacenamiento a granel de 60,000 m3.

• GFS: esmalte fusionado 820-930 °C.
• FBE: recubrimiento de epoxi en polvo.
• Galvanizado: recubierto de zinc.
• Escala: 20 a 60,000 m3.

Sirven para agua, aguas residuales, biogás, grano y protección contra incendios donde la soldadura en sitio es costosa o remota. Debido a que el recubrimiento se aplica en fábrica, los tanques atornillados son adecuados para tareas corrosivas (pH 3-11, 1-14 especial) y climas de -20 a 50 °C. Los contratistas EPC los prefieren donde la logística y la velocidad de montaje superan los volúmenes individuales más grandes.

• Sectores: agua, aguas residuales, biogás.
• Química: pH 3-11, 1-14 especial.
• Clima: -20 a 50 °C.
• Ventaja: remoto, construcción rápida.

El cuerpo se calcula según AWWA D103-09 e ISO 28765, las placas se chorrean a Sa 2.5 y se recubren a 0.25-0.45 mm, luego se prueban de porosidad a 1500 V. Los pernos son de grado 8.8 con juntas de sellado; la cimentación está diseñada para la carga hidrostática. Cada panel tiene una etiqueta de control de calidad, por lo que el tanque ensamblado es totalmente rastreable y auditable.

• Cálculo: AWWA D103-09 / ISO 28765.
• Recubrimiento: 0.25-0.45 mm, 1500 V.
• Pernos: grado 8.8 sellados.
• Rastreo: paneles con etiqueta de control de calidad.

Los tanques de acero atornillados se montan más rápido y con mejor control de recubrimiento que los tanques soldados, y se envían en empaque plano. La limitación es la capacidad: un solo tanque atornillado alcanza un máximo de casi 60,000 m3, por lo que las tareas por encima de eso utilizan construcción soldada o múltiples tanques atornillados interconectados. Este límite es una decisión logística, no una brecha de calidad.

• Ventaja: rápido, recubrimiento de fábrica.
• Ventaja: envío en empaque plano.
• Limitación: ≤60,000 m3 individual.
• Límite: soldar o interconectar por encima.

Las cifras a continuación son los valores de carga que un proveedor debe cotizar por tanque atornillado; las capacidades alcanzan los 60,000 m3 y la vida útil de diseño es de 30 a 50 años. Permiten a un ingeniero confirmar el cuerpo, el recubrimiento y el sistema de unión antes de que se pidan los paneles.

Frente al acero soldado, hormigón y fibra de vidrio, un tanque de acero atornillado gana en velocidad de montaje y control de recubrimiento para el rango de 20-60,000 m3. Utilice la tabla para hacer coincidir el material con la corrosividad del producto, la logística del sitio y la vida útil requerida.

Solicitar:

• cálculo ISO 28765.Verificar:
• prueba de 1500 V, 0.25-0.45 mm.Confirmar:
• coincidencia recubrimiento-química.Paquete:
• planos más NDE.Conclusión

Preguntas frecuentes (FAQ)

¿Es mejor atornillado que soldado?

¿Qué norma se aplica?

¿Cómo se verifica el recubrimiento?

¿Qué recubrimientos están disponibles?

¿Se puede personalizar?

Puntos clave

• Mejor para velocidad, control de recubrimiento y sitios remotos.
• Límite de tanque único cerca de 60,000 m3; interconexión por encima.
• Requiere ISO 28765 más una prueba de porosidad de 1500 V.
