Estanqueidad de Tanques de Biogás de Acero: Diseño Hermético GFS

Un tanque de biogás de acero hermético es un recipiente atornillado de Vidrio-Fusionado-a-Acero (GFS) diseñado para contener biogás a 5-30 mbar con una pérdida diaria inferior al 1%, utilizando pernos de grado 8.8, un recubrimiento de esmalte de 0.25-0.45 mm y un techo sellado. Diseñado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), cumple con AWWA D103-09 e ISO 28765 para servicio anaeróbico a nivel mundial.

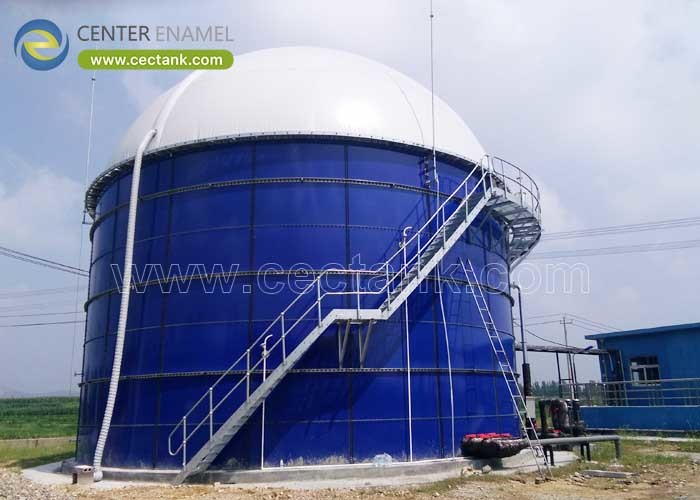

¿Qué es un Tanque de Biogás de Acero Hermético?

Un tanque de biogás de acero hermético es un digestor de Vidrio-Fusionado-a-Acero (GFS) cuya carcasa y techo están diseñados como un sistema sellado que contiene biogás a 5-30 mbar. El recubrimiento de esmalte tiene un espesor de 0.25-0.45 mm y se fusiona a 820-930 °C para que el acero nunca entre en contacto con la pulpa corrosiva o el metano. Las capacidades alcanzan 20-60,000 m3, y las uniones atornilladas utilizan fijaciones de grado 8.8 con una junta hermética para detener fugas.

• Sello: Hermético a gas de 5-30 mbar.
• Recubrimiento: Esmalte de 0.25-0.45 mm.
• Pernos: Grado 8.8 con junta.
• Rango: 20-60,000 m3 individual.

¿Cómo Funciona el Sello Hermético?

El sello funciona en tres capas: un esmalte fusionado en fábrica libre de poros después de una prueba de vacaciones de 1500 V, costuras atornilladas comprimidas por fijaciones de grado 8.8 a un par especificado, y una junta techo-carcasa sellada con EPDM o un gasómetro de doble membrana. Debido a que el esmalte es inerte, la carcasa de 30-50 años mantiene su estanqueidad incluso cuando el pH de la pulpa oscila entre 6.5 y 8.5 durante la digestión.

• Capa 1: Esmalte probado a 1500 V.
• Capa 2: Pernos de grado 8.8 torquedos.
• Capa 3: Membrana o techo de EPDM.
• Vida útil: Hermético por 30-50 años.

Tipos, Componentes y Características Clave

La familia abarca el tanque digestor GFS, el gasómetro de doble membrana que almacena biogás a 5-30 mbar y una cúpula geodésica de aluminio para sitios tropicales. Los componentes principales son la carcasa de esmalte de 0.25-0.45 mm, el juego de pernos de grado 8.8, las bocas de hombre, las boquillas de pulpa y la salida de gas. Una prueba de vacaciones de 1500 V en cada panel es la característica que garantiza la estanqueidad a largo plazo.

• Digestor: Carcasa + base GFS.
• Gasómetro: Doble membrana 5-30 mbar.
• Techo: Geodésico o cónico.
• Prueba: 1500 V cada panel.

Aplicaciones de Tanques Herméticos de Biogás

Sirven para la digestión anaeróbica en granjas de estiércol de ganado, plantas de residuos alimentarios y lodos municipales para energía, donde el metano debe ser capturado, no venteado. Un tanque sellado de 30-50 años también se utiliza para la alimentación de mejora de biogás y para lagunas cubiertas en climas cálidos. El esmalte inerte es la razón por la que el mismo tanque tolera tanto la fase de inicio ácida como el digestato maduro alcalino.

• Granjas: Estiércol a biogás.
• Residuos alimentarios: Plantas de AD.
• Municipal: Energía de lodos.
• Clima: Lagunas cubiertas.

Consideraciones Técnicas

Técnicamente, el acero se granalla hasta Sa 2.5, el esmalte se fusiona a 820-930 °C hasta 0.25-0.45 mm DFT, y cada panel pasa una prueba de vacaciones de 1500 V antes del envío. La carcasa se calcula según AWWA D103-09 e ISO 28765, la presión del gas está diseñada para 5-30 mbar, y un registro de inspección cubre el par de cada perno. La vida útil de diseño es de 30-50 años con un plan documentado.

• Granallado: Anclaje Sa 2.5.
• Fusión: 820-930 °C, 0.25-0.45 mm.
• Prueba: Vacaciones de 1500 V.
• Pernos: Par de grado 8.8.

¿Cómo Seleccionar un Tanque de Biogás de Acero Hermético?

Seleccione haciendo coincidir la presión del gas (5-30 mbar), el volumen de pulpa (20-60,000 m3) y la corrosividad (pH 6.5-8.5 normal, confirmar por debajo de 5.5) con un digestor GFS con una prueba documentada de 1500 V y pernos de grado 8.8. Solicite al proveedor el cálculo AWWA D103-09 e ISO 28765, el registro de la prueba de vacaciones y las plantas de referencia. Rechace cualquier oferta que no pueda mostrar el certificado de espesor del esmalte.

• Coincidencia: Presión y volumen.
• Confirmar: Ventana de pH.
• Exigir: Registro de 1500 V.
• Verificar: Matemáticas ISO 28765.

Estudio de Caso de Proyecto

Un proyecto verificado de biogás de Vidrio-Fusionado-a-Acero (GFS) en Suecia utilizó un solo tanque digestor de 5,504 m3 construido en 2024 para convertir residuos agrícolas en metano a 5-30 mbar. El recubrimiento de esmalte de 0.25-0.45 mm fue probado en vacaciones a 1500 V y las costuras atornilladas de grado 8.8 mantuvieron el gas hermético durante un invierno nórdico, demostrando el estándar de estanqueidad en un sitio anaeróbico real.

• Proyecto: Biogás agrícola de Suecia
• Ubicación: Suecia, Europa
• Industria: Energía renovable
• Aplicación: Digestión anaeróbica
• Producto: Tanque digestor atornillado GFS
• Capacidad: 5,504 m3
• Cantidad: 1 tanque
• Material: Vidrio-Fusionado-a-Acero
• Normas: AWWA D103-09 / ISO 28765
• Año: 2024

Acerca de Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) es un fabricante chino fundado en 2008 que ha enviado tanques de Vidrio-Fusionado-a-Acero (GFS) a más de 100 países y posee casi 200 patentes relacionadas con esmaltes. Sus líneas de producción fusionan esmalte vítreo a 820-930 °C sobre placas de acero de hasta 0.45 mm DFT y prueban en vacaciones cada panel a 1500 V antes de la exportación, dando al programa de tanques atornillados una base de fabricación documentada.

• Fundación: 2008 en China.
• Alcance: Más de 100 países.
• Patentes: Casi 200 de esmalte.
• Proceso: Fusión a 820-930 °C.

Ventajas y Limitaciones

El sello de esmalte proporciona una carcasa casi inerte de 30-50 años que retiene metano a 5-30 mbar sin repintar. Una limitación real es que un digestor GFS no es la opción correcta cuando la materia prima permanece por debajo de pH 5.5 durante mucho tiempo sin un paso de corrección; este límite debe confirmarse en el diseño del proceso, no después del montaje, o la garantía del recubrimiento está en riesgo.

• Ventaja: Inerte, 30-50 años.
• Ventaja: Sin repintar.
• Limitación: Evitar pH<5.5 tal cual.
• Límite: Confirmar en diseño.

Comparación con Otros Tanques de Biogás

Frente al acero soldado recubierto y al hormigón, un tanque de biogás de Vidrio-Fusionado-a-Acero (GFS) gana en calidad de esmalte controlada en fábrica y estanqueidad de 30-50 años, mientras que los tanques soldados necesitan recubrimiento en campo y el hormigón necesita un curado largo. La tabla a continuación contrasta los cuatro cuerpos comunes en los puntos que deciden la fuga de biogás y la vida útil.

• GFS: Esmalte de fábrica, hermético.
• Soldado: Recubrimiento aplicado en campo.
• Hormigón: Lento, poroso.
• FRP: Buena opción ácida.

Conclusión

Un tanque de biogás de acero hermético se define por una carcasa sellada de Vidrio-Fusionado-a-Acero (GFS), pernos de grado 8.8 y un esmalte probado a 1500 V que retiene metano a 5-30 mbar durante 30-50 años. Especifique los cálculos AWWA D103-09 e ISO 28765 y el certificado de esmalte, y el digestor funcionará el primer invierno, no el quinto.

• Sello: Esmalte + par.
• Prueba: Registro de 1500 V.
• Vida útil: 30-50 años.

Preguntas Frecuentes (FAQ)

¿Qué hace que un tanque de biogás de acero sea hermético?

Un sello hermético a gas proviene de tres capas: un recubrimiento de esmalte de 0.25-0.45 mm libre de poros verificado a 1500 V, costuras atornilladas de grado 8.8 comprimidas a un par establecido y un techo sellado o un gasómetro de doble membrana. Juntos, retienen biogás a 5-30 mbar con una pérdida diaria mínima durante una vida útil de 30-50 años.

¿Qué presión soportan los tanques de biogás?

La mayoría de los digestores atornillados de Vidrio-Fusionado-a-Acero (GFS) y sus gasómetros están diseñados para 5-30 mbar de presión de biogás. La carcasa y el techo se calculan según AWWA D103-09 e ISO 28765 para ese servicio de baja presión y alta corrosión, en lugar de para almacenamiento a alta presión.

¿Cómo se verifica la estanqueidad del tanque antes del envío?

Cada panel de esmalte se somete a una prueba de vacaciones a 1500 V para encontrar poros, y el par de los pernos se registra durante el montaje. Un proveedor debe proporcionar el registro de la prueba de vacaciones, el certificado de espesor del esmalte (0.25-0.45 mm) y el cálculo ISO 28765 como evidencia de un tanque sellado.

¿Puede un digestor GFS manejar materia prima ácida?

Un digestor GFS tolera la ventana de pH normal de digestión de 6.5-8.5. Si la materia prima permanece por debajo de pH 5.5 durante mucho tiempo, se debe agregar una corrección o un revestimiento especializado; este límite se confirma durante el diseño del proceso, no después de que el tanque esté instalado.

¿Qué normas se aplican a los tanques de biogás atornillados?

Las normas comunes son AWWA D103-09 para tanques de acero atornillados e ISO 28765 para el diseño de esmalte, con ISO 9001 para calidad e ISO 45001 para seguridad. Las aplicaciones adyacentes a agua potable también pueden hacer referencia a NSF/ANSI 61.

¿Qué información se necesita para una cotización de tanque de biogás?

Proporcione el volumen diario de alimento, el pH y la temperatura de la pulpa (35-38 °C mesófilo típico), el requisito de presión de gas (5-30 mbar), la carga de viento y nieve del sitio y el volumen total (20-60,000 m3). Eso permite al proveedor dimensionar con precisión la carcasa GFS y el gasómetro.
