Tanques de Agua para Protección contra Incendios: Dimensionamiento, Normas y Opciones de Acero Atornillado

Un tanque de agua para protección contra incendios es la reserva permanentemente tuberizada que permite que un sistema de rociadores o hidrantes supere los minutos entre la ignición y la conexión del departamento de bomberos. Especificar uno es menos elegir una forma y más igualar una demanda calculada a un volumen que cumple con el código y está siempre disponible. Esta guía repasa la lógica de dimensionamiento, la norma que rige el tanque y dónde encaja la construcción de acero atornillado.

Un tanque de agua para protección contra incendios es una reserva dedicada dimensionada según la demanda x duración de NFPA 22 (2 h para peligro leve, 3 h para peligro ordinario) y construida según AWWA D103-09 como una carcasa de acero atornillado. Su volumen efectivo es siempre menor que el volumen nominal de la placa de identificación porque se restan la altura de succión, el desbordamiento y las tolerancias antivórtice, por lo que el tanque debe dimensionarse según el volumen que realmente se puede extraer, no el número en el plano.

Cómo NFPA 22 Impulsa el Volumen

NFPA 22 (Norma para Tanques de Agua para Protección contra Incendios Privada) es la referencia que utilizan la mayoría de los ingenieros especificadores. El punto de partida es la demanda del sistema: el flujo máximo en galones (o litros) por minuto multiplicado por la duración requerida. Las ocupaciones de peligro leve suelen necesitar aproximadamente 2 horas de reserva in situ; las ocupaciones de peligro ordinario y peligro de espuma/extra requieren más tiempo. El tanque debe contener la demanda total más cualquier asignación de reposición o fuente alternativa, y debe hacerlo a la presión que necesita el sistema.

• Demanda x duración da el volumen bruto, no el tamaño del tanque.
• Una reserva dedicada significa una succión permanente y separada; una promesa administrativa de 'compartir' el tanque no cuenta.
• El volumen efectivo (utilizable) es el volumen de la placa de identificación menos las pérdidas por succión, desbordamiento y antivórtice.

¿Por qué Acero Atornillado (GFS, FBE, Acero Inoxidable, Galvanizado)?

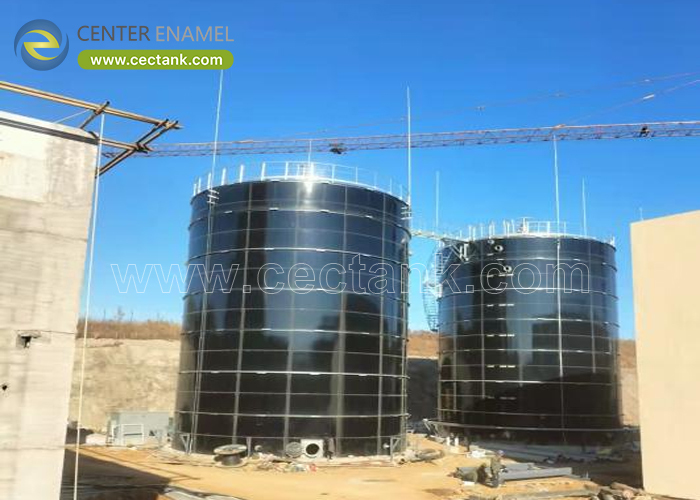

Los tanques de acero atornillado son la opción pragmática para reservas contra incendios porque la carcasa llega como paneles planos y se monta en el sitio sin soldaduras pesadas, lo que acorta el cronograma y reduce el flete. El revestimiento decide la química: Acero Fusionado con Vidrio (GFS) y Epoxi Fusionado (FBE) proporcionan un interior sellado y resistente a la corrosión adecuado para agua potable o cruda; el acero inoxidable (SS304/316L) se especifica cuando el agua está tratada o el clima es agresivo; el galvanizado en caliente es una opción rentable para muchas reservas de agua cruda. Todos están diseñados según AWWA D103-09 para la estructura.

• GFS / FBE: sellado, resistente a la corrosión, bueno para agua potable y cruda.
• SS304 / 316L: agua tratada y sitios de servicio agresivos.
• Galvanizado en caliente: reserva económica de agua cruda.
• Estructura según AWWA D103-09; los pernos de grado 8.8 y los detalles de sellado adecuados son importantes.

Ubicación, Protección contra Congelación e Interfaz

Un tanque contra incendios que se congela o cuya succión está bloqueada no es ninguna reserva. El tanque debe ubicarse sobre una base anular con un anillo de arranque, la succión debe entrar por debajo de la marca de agua baja con una placa antivórtice, y toda la tubería expuesta, el bajante y el techo deben protegerse contra la congelación en climas fríos. La interfaz con la bomba contra incendios es más importante que el metal del tanque: una rama limpia y dedicada con un detector listado y una válvula de retención es lo que la autoridad competente examinará.

Referencia de Proyecto

Los tanques de agua contra incendios entregados reales muestran la gama de revestimientos y tamaños en servicio activo:

• EAU, Proyecto de Agua contra Incendios de Dubái 2025 - 652 m3, techo de cubierta de aluminio.
• Arabia Saudita Proyecto de Agua contra Incendios (FBE) 2024 - 2 x 246 m3, tanque de Epoxi Fusionado.
• China, Tanque de Agua contra Incendios de Shanghái (SS304) 2026 - 317 m3, techo cónico 304 + placa inferior 304.
• EE. UU., Agua contra incendios de Porsche Speedway 2016 - Sur de California, tanques GFS.
• Agua contra Incendios de Guyana 2025 y Agua contra Incendios de Guatemala 2024 - pequeñas reservas atornilladas en la clase de 160-600 m3.

Experiencia de la Empresa

Center Enamel suministra reservas de protección contra incendios como tanques atornillados GFS, FBE, de acero inoxidable y galvanizados diseñados según AWWA D103-09, con selección de revestimiento adaptada a si el agua es potable, cruda o tratada. La base de fabricación controla el esmaltado y el recubrimiento epoxi internamente, y el historial de exportación abarca reservas de agua contra incendios, potables e industriales en múltiples continentes.

Preguntas Frecuentes

¿Qué tamaño de tanque de agua para protección contra incendios necesito?

Comience con NFPA 22: demanda máxima del sistema (flujo x duración). Peligro leve es de aproximadamente 2 horas, peligro ordinario de aproximadamente 3 horas. Luego reste las pérdidas por succión, desbordamiento y antivórtice para obtener el volumen efectivo que el tanque debe entregar realmente.

¿Puede un tanque de agua contra incendios compartir una succión con agua de proceso?

NFPA 22 espera una reserva dedicada y permanentemente tuberizada. Un 'lo compartiremos' administrativo no cumple con la norma; la rama de incendios necesita su propia succión y aislamiento.

¿Es un tanque GFS adecuado para agua de protección contra incendios?

Sí, para agua potable o cruda. GFS (Acero Fusionado con Vidrio) proporciona un interior sellado y resistente a la corrosión, y la carcasa atornillada está construida según AWWA D103-09. FBE, acero inoxidable o galvanizado son alternativas según la química y el clima.

¿Cómo evito que un tanque contra incendios se congele?

Proteja la carcasa del tanque, el bajante, la tubería expuesta y el techo en climas fríos, típicamente con calefacción por cable, aislamiento o ubicando la succión bajo tierra. La tubería congelada anula la reserva independientemente del tamaño del tanque.

¿Necesita el tanque un techo?

Un techo limita las algas, los escombros y la evaporación, y es estándar en la mayoría de las instalaciones. El domo de aluminio, el esmalte o las configuraciones abiertas se eligen según el clima y el código.

¿Qué norma rige la estructura del tanque?

AWWA D103-09 para tanques de acero atornillado es la referencia común, combinada con NFPA 22 para la función de protección contra incendios y NFPA 25 para la inspección continua.

Conclusión

Un tanque de agua para protección contra incendios es una reserva calculada, no un tanque de almacenamiento genérico. Dimensionelo según la demanda x duración de NFPA 22, diséñelo según el volumen que realmente pueda extraer y elija el revestimiento (GFS, FBE, acero inoxidable o galvanizado) según el agua y el clima. Construido según AWWA D103-09 como una carcasa atornillada, es rápido de montar y sencillo de inspeccionar.
