Diseño de Tanque de Almacenamiento de Lodos: Mezcla, Techo y Corrosión

Un tanque de almacenamiento de lodos se sitúa entre etapas del proceso, igualando lo que llega con lo que la siguiente etapa puede aceptar. Parece un simple recipiente, pero las decisiones de diseño (mezcla, techo, material) determinan si cumple silenciosamente su función o se convierte en un sumidero de mantenimiento.

Un tanque de almacenamiento de lodos es un amortiguador intermedio que almacena lodo crudo o espesado entre etapas del proceso, y su diseño se basa en tres puntos: mezcla suficiente (aproximadamente 5-15 W/m3) para detener la sedimentación y la formación de costras, un techo sellado para controlar el olor y el espacio de gas rico en H2S, y una carcasa resistente a la corrosión (GFS o FBE atornillado, frente al concreto más lento). El acceso a la bomba y un desagüe que evite la resuspensión de la arena completan el cuadro.

Por qué existe un Tanque de Almacenamiento de Lodos

Los trenes de tratamiento rara vez están equilibrados hora a hora: un digestor, una prensa de deshidratación o un programa de transporte en camión no pueden absorber cada oleada. Un tanque de almacenamiento amortigua esas fluctuaciones para que el upstream y el downstream funcionen de manera constante. Se dimensiona según el desequilibrio que debe cubrir, no según el flujo promedio de la planta, por lo que un pequeño amortiguador (como la clase de 200 m3) y uno grande cumplen propósitos muy diferentes.

• Amortigua las oleadas entre etapas del proceso.
• Dimensionado para el desequilibrio, no para el flujo promedio.
• Los amortiguadores pequeños (200 m3) y grandes tienen propósitos diferentes.

Mezcla: Detener la Sedimentación y la Formación de Costras

El lodo quieto deposita sus sólidos y forma una costra mucho más difícil de mover que el líquido debajo. La potencia de mezcla aceptada es de aproximadamente 5-15 W/m3 de potencia instalada, suministrada por mezcladores sumergibles o de chorro dimensionados al volumen y la reología, con acceso para dar servicio al mezclador sin vaciar el tanque. Muy poca mezcla resulta en un pozo de sedimentación; demasiada desperdicia energía.

• 5-15 W/m3 de potencia de mezcla instalada.
• Mezcladores sumergibles o de chorro, reparables dentro del tanque.
• La formación de costras es más difícil de manejar que el líquido.

Techo y Corrosión

La peor corrosión en un tanque de lodos suele estar en el espacio de gas, donde el H2S y la humedad atacan la carcasa y cualquier acero expuesto. Un techo sellado (cúpula de aluminio, esmalte o doble membrana según el manejo de gas) contiene ese entorno, mientras que el revestimiento del lado del líquido, GFS o FBE, resiste el lodo en sí. El concreto es robusto pero lento de construir y difícil de sellar en las penetraciones.

Referencia de Proyecto

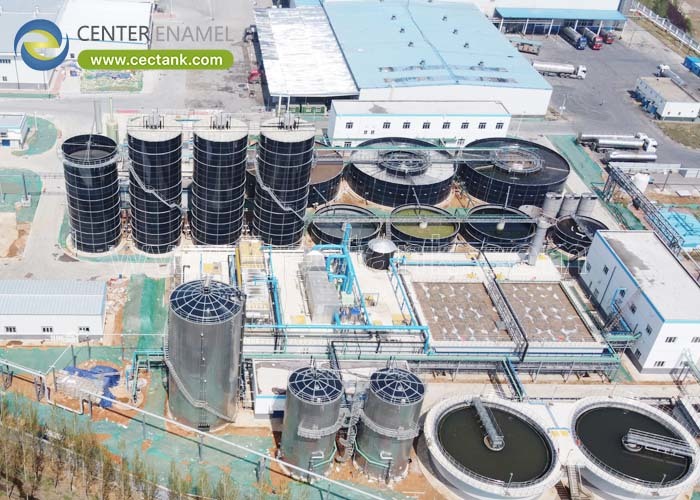

Un tren de lixiviados de varios tanques entregado muestra la familia en servicio agresivo: el Proyecto de Tratamiento de Lixiviados de Vertederos HK Veolia (2019) incluyó tanques de ecualización, SBR, almacenamiento de lodos y lodos espesados construidos con techos GFS, ingeniería real de almacenamiento de lodos con el espacio de gas corrosivo sellado.

• HK Veolia Vertederos Lixiviados 2019: tanques EQ/SBR/almacenamiento de lodos/espesador con techos GFS.
• Demuestra tanques de lodos sellados y resistentes a la corrosión.

Experiencia de la Empresa

Center Enamel construye tanques de almacenamiento de lodos GFS y FBE según ISO 28765 / AWWA D103-09 con una carcasa probada al 100% a 1500 V contra agujeros y un montaje atornillado que abarca tanto pequeños amortiguadores como grandes trenes multietapa.

Preguntas Frecuentes

¿Para qué sirve un tanque de almacenamiento de lodos?

Amortigua las oleadas entre etapas del proceso para que el upstream y el downstream funcionen de manera constante; se dimensiona según el desequilibrio, no según el flujo promedio.

¿Cuánta mezcla necesita un tanque de almacenamiento de lodos?

Aproximadamente 5-15 W/m3 de potencia de mezcla instalada, mediante mezcladores sumergibles o de chorro, para prevenir la sedimentación y la formación de costras.

¿Por qué sellar el techo de un tanque de lodos?

Porque el espacio de gas rico en H2S por encima del lodo es la zona más corrosiva; el sellado lo contiene y controla el olor.

¿GFS o concreto para almacenamiento de lodos?

El GFS o FBE atornillado suele ser más rápido de montar y más fácil de sellar que el concreto colado, con un revestimiento inerte que resiste el lodo y el gas.

¿Cómo evito la resuspensión de la arena?

Desagüe por encima de la capa de arena y mantenga la mezcla suave; diseñe el desagüe teniendo en cuenta el perfil de sólidos.

¿Qué normas se aplican?

ISO 28765 para diseño GFS, AWWA D103-09 para estructura, con una prueba de agujeros al 100% en el esmalte.

Conclusión

Un tanque de almacenamiento de lodos es primero un amortiguador y segundo un recipiente: si se acierta con la mezcla, el techo sellado y el revestimiento resistente a la corrosión, suaviza todo el tren. La construcción atornillada GFS o FBE ofrece esas propiedades rápidamente, en cualquier volumen, desde un amortiguador de 200 m3 hasta un tren de varios tanques.
