Tanques de Acero: Comparación de Opciones Atornilladas GFS, Soldadas y Prefabricadas

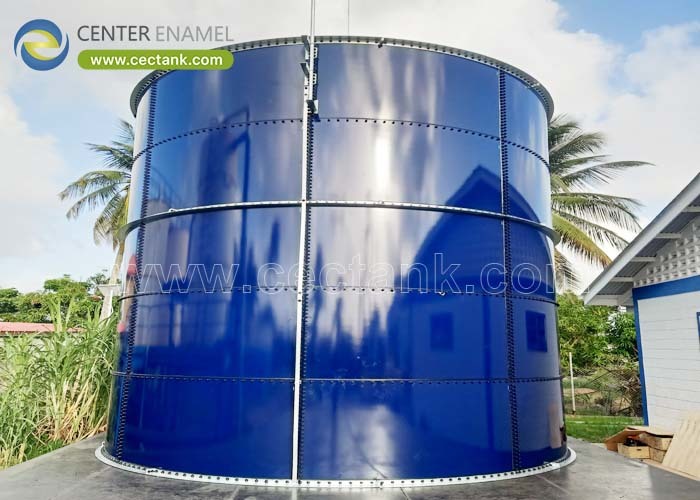

Los tanques de acero almacenan agua, aguas residuales, combustible y líquidos de proceso en todas las industrias, pero la palabra 'acero' oculta tres construcciones muy diferentes. La elección determina la capacidad, la defensa contra la corrosión y cuánto tiempo el sitio permanece como un sitio de construcción. Diseñado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un tanque atornillado de Vidrio-Fundido-a-Acero (GFS) es una de las tres familias y la que se especifica con mayor frecuencia para servicio corrosivo.

Qué es un Tanque de Acero

Un tanque de acero es un contenedor de líquido construido con chapa de acero, distinguido por la forma en que se unen las chapas. Los tanques atornillados utilizan paneles fijados con juntas; los tanques soldados utilizan soldaduras continuas; los tanques prefabricados se fabrican y prueban fuera del sitio y luego se entregan. El método de unión determina el diámetro alcanzable, el sistema de recubrimiento y la mano de obra in situ.

• Atornillado: Paneles enviados planos, montados con pernos y juntas de grado 8.8.
• Soldado: Soldadura continua in situ, clasificado según API 650 o EN 14015.
• Prefabricado: Fabricado y probado en una fábrica, luego transportado.
• Común: Los tres sirven para agua, residuos, combustible y procesos.

Características Clave, Componentes y Tipos

Más allá de la unión, los tanques de acero difieren por el recubrimiento y el revestimiento. Un tanque atornillado de Vidrio-Fundido-a-Acero (GFS) funde esmalte vítreo a 820-930 °C para una superficie inerte; los tanques soldados dependen de recubrimientos aplicados en campo; las unidades prefabricadas llevan un acabado de fábrica. Los techos varían desde conos fijos hasta cúpulas geodésicas de aluminio y, para combustible, hasta techos flotantes internos.

• Recubrimiento: Esmalte GFS, epoxi o galvanizado según el servicio.
• Techo: Cono, cúpula o flotante según el producto y el código.
• Cimentación: Muro anular o losa dimensionada a la carga del casco.
• Revestimientos: Protección catódica donde el suelo o el producto lo exijan.

Aplicaciones y Condiciones de Operación

Los tanques de acero contienen agua potable, aguas residuales ecualizadas, petróleo crudo y de productos, reservas de protección contra incendios y líquidos de proceso industrial. El GFS atornillado lidera para servicio corrosivo o modular; el soldado lidera para volúmenes muy grandes por encima de 40.000 m3; el prefabricado se adapta a tanques pequeños y estandarizados donde el transporte lo permite.

• Agua: Almacenamiento de agua potable y de proceso bajo cubierta.
• Residuos: Ecualización y digestión donde la química es agresiva.
• Combustible: API 650 soldado con techos flotantes.
• Incendio: Reserva NFPA 22, a menudo soldado o GFS atornillado.

Consideraciones Técnicas

La selección comienza por el volumen y la química. El GFS atornillado cubre 500-40.000 m3 con montaje rápido; el soldado cubre hasta 150.000 m3 pero necesita más planta de sitio y END. El recubrimiento se elige según el pH, los cloruros y la temperatura, y el casco se calcula según AWWA D103-09, API 650 o EN 14015, según corresponda.

• Volumen: Atornillado hasta 60.000 m3, soldado hasta 150.000 m3.
• Química: El pH y los cloruros determinan el revestimiento.
• Normas: AWWA D103-09, API 650, EN 14015 según la construcción.
• Tiempo de construcción: El atornillado es el más rápido; el soldado requiere soldadura y END.

Ventajas y Limitaciones

Los tanques atornillados de Vidrio-Fundido-a-Acero (GFS) resisten la corrosión y se reubican fácilmente, pero alcanzan un límite de aproximadamente 40.000 m3 por casco. Los tanques soldados alcanzan los volúmenes más grandes, pero requieren un trabajo de sitio intensivo y un recubrimiento posterior. La limitación a verificar es simplemente el techo de un solo casco frente a su volumen requerido, lo que decide la familia antes de discutir cualquier recubrimiento.

• GFS Atornillado: Resistente a la corrosión, modular, rápido.
• Soldado: Volúmenes más grandes, más lento, más planta de sitio.
• Prefabricado: Acabado de calidad, limitado por el tamaño de transporte.
• Límite: Por encima de ~40.000 m3 de casco único, preferir soldado o múltiple.

Parámetros de Diseño

Estos valores enmarcan una especificación de tanque de acero independientemente de la construcción. Permiten al ingeniero confirmar el casco, el sistema de superficie y las uniones, y son los números que se llevan a la prueba hidrostática y al registro de inspección.

Guía de Comparación y Selección

Las tres construcciones intercambian capacidad, defensa contra la corrosión y método de construcción. El Vidrio-Fundido-a-Acero (GFS) atornillado lidera para servicio modular corrosivo; el soldado lidera para volúmenes muy grandes; el prefabricado se adapta a tanques pequeños y estandarizados. La tabla mapea cada uno a su mejor ajuste.

Comience por el volumen y la química, luego elija la construcción que cumpla ambos sin sobredimensionar. Exija la prueba del recubrimiento para la construcción elegida, y para GFS solicite una prueba de agujeros pasantes de 1500 V. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) emite el archivo de cálculo e inspección para que la construcción elegida sea verificable, no asumida.

Paso 1:

• Establecer el volumen y la carga corrosiva del líquido.Paso 2:
• Elegir GFS atornillado, soldado o prefabricado para adaptarse a ambos.Paso 3:
• Exigir la prueba del recubrimiento y END para esa construcción.Paso 4:
• Confirmar el paquete de inspección y una referencia.'Tanque de acero' es una familia, no un producto. Adapte la construcción al volumen y la química: GFS atornillado para servicio modular corrosivo, soldado para los cascos más grandes, prefabricado para tanques estándar pequeños, y el activo funcionará durante su vida útil de diseño de 30-50 años.

Preguntas Frecuentes (FAQ)

¿Cuáles son los principales tipos de tanques de acero?

Atornillados (paneles fijados in situ), soldados (soldadura continua en campo) y prefabricados (fabricados y probados en fábrica). Difieren en capacidad, recubrimiento y mano de obra in situ.

¿Qué tanque de acero resiste mejor la corrosión?

Un tanque atornillado de Vidrio-Fundido-a-Acero (GFS), donde el esmalte vítreo fundido a 820-930 °C proporciona una superficie inerte que supera al acero pintado en servicio ácido o abrasivo.

¿Qué capacidad puede alcanzar un tanque de acero atornillado?

Un solo tanque atornillado GFS abarca aproximadamente 20-60.000 m3; la construcción soldada se extiende hasta aproximadamente 150.000 m3 para servicio muy grande.

¿Qué norma se aplica a los tanques soldados vs. atornillados?

Los cascos atornillados siguen AWWA D103-09 (e ISO 28765 para GFS); los cascos soldados siguen API 650 o EN 14015.

¿Son los tanques atornillados tan resistentes como los soldados?

Para su volumen nominal lo son, porque el casco se calcula de la misma manera y las uniones están juntas y apretadas según especificación; simplemente se construyen de manera diferente.

¿Se puede mover un tanque atornillado más tarde?

Sí, los tanques GFS atornillados son modulares y se pueden desmontar y volver a montar, lo que los tanques soldados y prefabricados no pueden hacer de manera económica.
