Tanque EGSB: Tratamiento Anaeróbico de Alta Tasa Explicado

Un tanque EGSB (Expanded Granular Sludge Bed - Lecho Expandido de Lodos Granulares) es uno de los reactores anaeróbicos de mayor tasa construidos: una máquina para tratar aguas residuales industriales solubles en horas en lugar de días. Está estrechamente relacionado con el UASB, más conocido, pero ajustado para un lecho expandido y más rápido.

Un tanque EGSB es un reactor anaeróbico de alta tasa: un lecho ascendente de lodos granulares en una zona 'expandida' (parcialmente fluidizada) que trata aguas residuales industriales solubles a 5-15 kg DQO/m3/día con un tiempo de retención hidráulica medido en horas, frente a los 20-40 días de un CSTR. Su verdadero límite de capacidad es el separador trifásico en la parte superior: debe separar gas, líquido y sólidos a la velocidad ascendente elegida (aproximadamente 0.5-1.2 m/h) o los lodos granulares se arrastrarán.

Lecho Expandido de Lodos Granulares, Sencillamente

Al igual que un UASB, un EGSB contiene un lecho de lodos granulares densos y sedimentables a través del cual las aguas residuales fluyen hacia arriba. La parte 'expandida' significa que la velocidad ascendente es lo suficientemente alta como para que el lecho se afloje y los gránulos circulen, mejorando el contacto sin mezcla mecánica. El biogás asciende, el líquido y el gas se separan en un separador trifásico en la parte superior, y el agua tratada se desborda. No hay partes móviles en el reactor en sí.

• Flujo ascendente a través de un lecho de lodos granulares, sin mezcla mecánica.
• 'Expandido' = mayor flujo ascendente, circulación suave.
• Separación gas/líquido/sólido en un separador trifásico superior.

Los números que definen el éxito

La ventana operativa es estrecha. La velocidad ascendente en la parte superior es de aproximadamente 0.5-1.2 m/h: si se empuja demasiado alto, los gránulos se arrastran hacia el separador y se salen; si es demasiado baja, el lecho permanece inactivo. La carga orgánica es de 5-15 kg DQO/m3/día para corrientes industriales fácilmente degradables, y el TRH es de horas, por lo que un EGSB puede ser mucho más pequeño que un CSTR equivalente. La temperatura es mesófila (35-38 °C), y el rendimiento de metano sigue el rendimiento del tratamiento a aproximadamente 0.25-0.35 m3 por kg de DQO eliminada.

EGSB vs UASB, y dónde encaja

El EGSB es esencialmente un primo de mayor flujo ascendente del UASB: mismo principio de lodos granulares, menor huella, mayor carga, pero exige una mejor distribución del afluente y un separador más robusto. Se adapta a aguas residuales industriales solubles, cálidas y fácilmente degradables con una DQO típicamente superior a 1,500-2,000 mg/L: alimentos y bebidas, cervecería, pulpa y papel, algunas farmacéuticas. Es la herramienta incorrecta para aguas residuales municipales frías y diluidas, altos sólidos suspendidos (que ciegan el lecho) o grasas y aceites pesados que recubren los gránulos.

• Encaja: efluente industrial soluble, cálido, con alta DQO.
• Evitar: aguas residuales frías diluidas, TSS altos, grasas y aceites pesados.
• Requiere buena distribución del afluente + separador fuerte.

Referencia de Proyecto

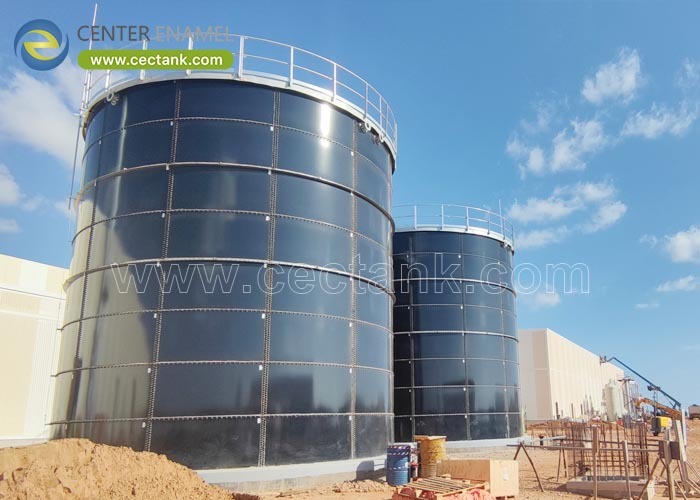

Una entrega real de EGSB: el Proyecto de Tratamiento de Aguas Residuales de la Planta Coca-Cola de Malasia (2016) incluyó un tanque EGSB con techo esmaltado de 7.64 m de diámetro x 17.4 m, más un tanque de ajuste con techo de cubierta de aluminio de 9.17 m x 16.8 m - tratamiento anaeróbico de aguas residuales de alimentos/bebidas utilizando el enfoque de lodos granulares.

• Planta de Tratamiento de Aguas Residuales Coca-Cola Malasia 2016: Tanque EGSB (techo esmaltado) Ø7.64 x 17.4 m.
• Tanque de ajuste (techo de cubierta de aluminio) Ø9.17 x 16.8 m.

Experiencia de la Empresa

Center Enamel diseña reactores anaeróbicos - UASB y EGSB - como recipientes GFS o de acero inoxidable con los internos hidráulicos (distribución del afluente, separador trifásico, recolección de gas) diseñados como parte del tanque, no resueltos en el sitio.

Preguntas Frecuentes

¿Qué significa EGSB?

Expanded Granular Sludge Bed - un reactor anaeróbico de flujo ascendente con un lecho de lodos granulares parcialmente fluidizado.

¿EGSB vs UASB - cuál es la diferencia?

Mismo principio de lodos granulares, pero el EGSB opera con una mayor velocidad de flujo ascendente para una huella más pequeña y una mayor carga; necesita una mejor distribución y un separador más fuerte.

¿Para qué velocidad de flujo ascendente debo diseñar?

Aproximadamente 0.5-1.2 m/h en la parte superior. Una velocidad mayor arriesga el arrastre de lodos granulares; una menor deja el lecho infrautilizado.

¿Para qué aguas residuales es bueno el EGSB?

Efluente industrial soluble, cálido y fácilmente degradable con una DQO típicamente superior a 1,500-2,000 mg/L - alimentos, bebidas, cervecería, pulpa y papel, algunas farmacéuticas.

¿Por qué el separador trifásico es el límite?

Debe separar gas, líquido y sólidos a la velocidad de flujo ascendente elegida; si no puede, los gránulos se arrastran y el reactor pierde su lecho.

¿Cuánto tiempo tarda en arrancar un EGSB?

Con lodos granulares de siembra, la carga se acumula durante semanas o meses; el lecho es el activo, por lo que una buena siembra de lodos acorta la puesta en marcha.

Un tanque EGSB es una máquina anaeróbica de alta tasa: lodos granulares, horas de retención y un separador que es el verdadero límite de capacidad. Especificado para aguas residuales industriales solubles, cálidas y con alta DQO, ofrece un reactor de huella pequeña que convierte los residuos en metano.

Envíenos la DQO, temperatura y caudal de sus aguas residuales y evaluaremos si un EGSB (vs UASB o CSTR) es el reactor anaeróbico adecuado para su planta.
