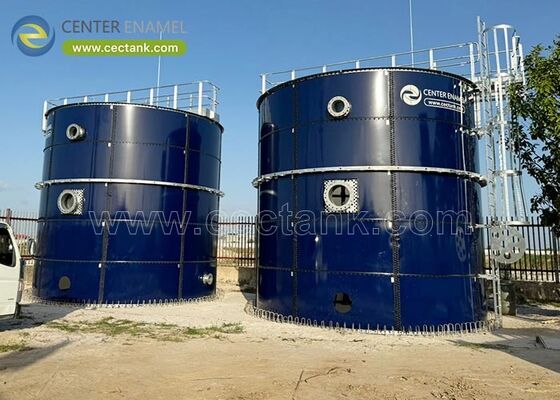

Diseño de un Tanque Digestor de 50.000 m3 para Grandes Plantas de Biogás

Un tanque digestor de 50.000 m3 es un reactor anaeróbico a escala de servicio público que trata residuos orgánicos y captura biogás con un 55-65% de metano para energía de red o de proceso. A este tamaño, los márgenes estructurales y de proceso deciden la fiabilidad. Diseñado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un digestor de Acero Vitrificado (GFS) de esta escala se calcula según AWWA D103-09 e ISO 28765 con una capa de esmalte probada contra huecos.

Qué es un Tanque Digestor de 50.000 m3

Un tanque digestor de 50.000 m3 es un reactor anaeróbico sellado que contiene aproximadamente 50.000 metros cúbicos de alimentación a 35-38 °C mientras los microbios convierten la materia orgánica en biogás. En forma de Acero Vitrificado (GFS), la carcasa está formada por paneles de esmalte atornillados fusionados a 820-930 °C, lo que proporciona un interior inerte que resiste el digestato ácido durante una vida útil de 30 a 50 años. El volumen lo sitúa firmemente en la categoría de biogás a escala de servicio público.

• Volumen: aprox. 50.000 m3.
• Temperatura: 35-38 °C mesofílico.
• Gas: 55-65% metano.
• Carcasa: GFS de esmalte atornillado.

Características Clave, Componentes y Tipos

A 50.000 m3, el tanque es típicamente un CSTR con mezcla de volumen completo, o un diseño de dos etapas que separa la acidificación de la metanogénesis. La carcasa utiliza un esmalte de 0,25-0,40 mm probado contra huecos a 1500 V, pernos de grado 8.8 y un techo hermético con un soporte de doble membrana. Calentadores, mezcladores y desulfuración se integran en el suministro único diseñado.

• CSTR: mezcla de volumen completo.
• Dos etapas: ácido más metano.
• Carcasa: 0,25-0,40 mm, 1500 V.
• Suministro: calentador, mezclador, desulf.

Aplicaciones y Condiciones de Operación

Las plantas a escala de servicio público, las grandes granjas y las instalaciones de residuos municipales utilizan digestores de 50.000 m3 para lodos de depuradora, estiércol y residuos alimentarios. Convierten un flujo continuo de gran volumen en calor, energía o biometano inyectado. Dado que el esmalte GFS resiste un pH de 3-11, el mismo recipiente maneja digestato agresivo que corroería el acero pintado en pocos años.

• Usuarios: servicios públicos, granjas, ciudades.
• Alimentación: lodos, estiércol, alimentos.
• Salida: calor, energía, biometano.
• pH: el esmalte resiste 3-11.

Consideraciones Técnicas

El diseño fija la retención hidráulica en 20-40 días, la temperatura en 35-38 °C y el biogás en 55-65% de metano bajo 5-30 mbar. La mezcla utiliza 5-15 W/m3 para mantener 50.000 m3 de sólidos uniformes. La carcasa se calcula según AWWA D103-09 e ISO 28765, las placas se chorrean a Sa 2.5 y se prueban contra huecos a 1500 V, con cargas sísmicas y de viento confirmadas para el sitio instalado.

• Retención: 20-40 días.
• Temperatura: 35-38 °C.
• Mezcla: 5-15 W/m3.
• Carcasa: Sa 2.5, 1500 V.

Ventajas y Limitaciones

Un digestor GFS de 50.000 m3 proporciona biogás a escala de servicio público con una carcasa anticorrosión y una construcción atornillada rápida. La limitación es que los volúmenes de tanque único cercanos a 50.000 m3 están en el límite práctico para GFS atornillado; más allá de esto, se utilizan múltiples tanques o acero soldado. Este límite es una decisión de planificación, confirmada frente al pico real de alimentación, no un fallo del material.

• Ventaja: a escala de servicio público, anticorrosión.
• Ventaja: construcción atornillada rápida.
• Limitación: cerca del límite GFS atornillado.
• Límite: planificar múltiples o soldados.

Parámetros de Diseño

Las cifras a continuación son los valores de carga que un proveedor debe cotizar por digestor de 50.000 m3. Permiten a un ingeniero confirmar la carcasa, el recubrimiento, la mezcla y el sistema de gas antes de pedir el acero para un servicio de biogás a escala de servicio público.

Guía de Comparación y Selección

Frente al acero soldado, hormigón y fibra de vidrio, un digestor de Acero Vitrificado (GFS) gana en resistencia a la corrosión y velocidad de construcción para el rango de 20-60.000 m3. Utilice la tabla para hacer coincidir el material con la corrosividad de la alimentación, la logística del sitio y la vida útil requerida a escala de servicio público.

Mejores Prácticas: Cómo Elegir un Proveedor

Exija el cálculo ISO 28765, la prueba de huecos de 1500 V y un paquete de inspección completo para un tanque de este tamaño. Solicite referencias de digestores de volumen y materia prima comparables. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) emite planos, registros de END y un paquete de inspección por tanque para que el activo supere la auditoría y la financiación.

• Requerir: ISO 28765 y 1500 V.
• Paquete: inspección completa.
• Referencia: volumen comparable.
• Auditoría: planos más END.

Un digestor de 50.000 m3 es un compromiso estructural y de proceso, no solo un tanque más grande. Diseñe la retención, la carcasa GFS anticorrosión y la prueba de inspección conjuntamente, y producirá biogás de manera fiable durante 30-50 años.

Preguntas Frecuentes (FAQ)

¿Qué es un tanque digestor de 50.000 m3?

Un reactor anaeróbico a escala de servicio público de aproximadamente 50.000 m3 que captura biogás con un 55-65% de metano a partir de lodos, estiércol o residuos alimentarios para la recuperación de energía.

¿Qué puede alcanzar un solo tanque?

Los tanques atornillados GFS alcanzan aproximadamente 50.000-60.000 m3; más allá de eso, las plantas utilizan múltiples tanques o construcción de acero soldado.

¿Qué norma se aplica?

La carcasa está diseñada según AWWA D103-09 e ISO 28765, con control de planta bajo ISO 9001 e ISO 45001.

¿Cómo se verifica la carcasa?

Las placas se chorrean a Sa 2.5, el esmalte se fusiona a 820-930 °C a 0,25-0,40 mm y se prueba contra huecos a 1500 V por metro cuadrado.

¿Qué retención y temperatura?

Una retención hidráulica de 20-40 días a una temperatura mesofílica de 35-38 °C proporciona una digestión estable y un rendimiento de gas predecible.

¿Se puede personalizar?

Sí. El mezclador, el calentador, el soporte de gas, el aislamiento y la instrumentación se diseñan según la alimentación y el clima, con planos emitidos por tanque.
