Diseño de Tanque UASB: Construcción de un Reactor Anaerobio de Manto de Lodos de Flujo Ascendente

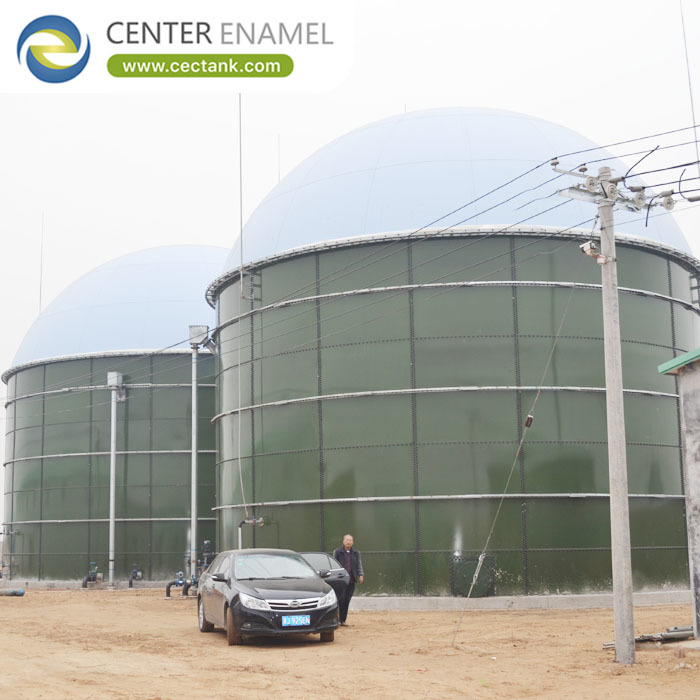

Un tanque UASB es un reactor anaerobio de manto de lodos de flujo ascendente que limpia aguas residuales de alta carga orgánica al hacerlas pasar hacia arriba a través de un denso manto de lodos granulares a 20-35 °C. El manto convierte los orgánicos en biogás con 55-65% de metano sin mezcla mecánica. Diseñado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), un tanque UASB de Vidrio Fundido sobre Acero (GFS) añade una carcasa resistente a la corrosión, probada contra fugas, diseñada según ISO 28765 y AWWA D103-09.

Qué es un Tanque UASB

Un tanque UASB es un reactor donde las aguas residuales entran por la parte inferior, ascienden a través de un manto de lodos granulares a 0.5-1.5 m/h y salen clarificadas por la parte superior bajo un separador gas-sólido. Los microbios en el manto (20-40 g/L) digieren los orgánicos anaeróbicamente, produciendo biogás con 55-65% de metano. El tanque en sí es un recipiente sellado, comúnmente de Vidrio Fundido sobre Acero (GFS), dimensionado para 6-24 horas de retención hidráulica y una carga orgánica de 5-15 kg DQO/m3/d.

• Flujo: Flujo ascendente a 0.5-1.5 m/h.
• Manto: Gránulos de 20-40 g/L.
• Gas: 55-65% de metano.
• Carga: 5-15 kg DQO/m3/d.

Características Clave, Componentes y Tipos

Los tanques UASB comparten tres zonas: un cabezal de alimentación y distribución, el manto de lodos y un separador trifásico que divide el gas, los lodos y el agua. Los tamaños varían de 20 a 60,000 m3 como carcasas GFS atornilladas individuales. Las variantes incluyen el EGSB externo para tasas de flujo ascendente más altas y el reactor de circulación interna para cargas muy altas, pero todos dependen de un manto de gránulos estable en lugar de mezcladores.

• Zonas: alimentación, manto, separador.
• Carcasas: GFS de 20-60,000 m3.
• Variantes: EGSB, reactor IC.
• Clave: manto de gránulos estable.

Aplicaciones y Condiciones de Operación

Tratan aguas residuales de cervecerías, lácteas, alimentarias, de pulpa y municipales donde la DQO es alta y la alcalinidad es adecuada. Las plantas eligen UASB cuando desean bajo consumo de energía y recuperación de biogás sin mezcla motorizada. Debido a que la carcasa GFS resiste el ambiente ácido y rico en H2S (pH 6.5-7.5), supera al acero pintado en servicio continuo y no necesita soldadura en campo.

• Alimentaciones: cervecería, lácteas, alimentarias, pulpa.
• Energía: baja, sin mezcla motorizada.
• pH: ventana de 6.5-7.5.
• Carcasa: GFS resistente a H2S.

Consideraciones Técnicas

El diseño fija la velocidad de flujo ascendente en 0.5-1.5 m/h, la retención hidráulica en 6-24 horas y la carga orgánica en 5-15 kg DQO/m3/d, con la temperatura mantenida a 20-35 °C. La carcasa GFS se calcula según ISO 28765 y AWWA D103-09, las placas se chorrean a Sa 2.5 y se prueban contra fugas a 1500 V. El separador trifásico y el cabezal de alimentación deben dimensionarse para evitar el arrastre del manto durante el flujo pico.

• Velocidad: 0.5-1.5 m/h.
• Retención: 6-24 horas.
• Carga: 5-15 kg DQO/m3/d.
• Carcasa: Sa 2.5, prueba de 1500 V.

Ventajas y Limitaciones

Los tanques UASB recuperan energía con casi ninguna potencia de mezcla y ocupan poco espacio para alta DQO. La limitación es la sensibilidad: sulfatos, toxinas y choques de flujo o temperatura pueden arrastrar el manto de gránulos, por lo que el pretratamiento y la ecualización son obligatorios. Este límite debe ser diseñado, porque un UASB sin gránulos estables simplemente se convierte en un clarificador costoso.

• Ventaja: recuperación de energía, poco espacio.
• Ventaja: sin mezcla motorizada.
• Limitación: sensible a choques.
• Límite: pretratar y ecualizar.

Parámetros de Diseño

Las cifras a continuación son los valores de carga que un proveedor debe cotizar por tanque UASB. Permiten a un ingeniero confirmar la hidráulica del reactor, la carcasa GFS y el separador antes de pedir el acero para un servicio de aguas residuales anaeróbicas.

Guía de Comparación y Selección

Frente al acero soldado, hormigón y fibra de vidrio, un tanque UASB de Vidrio Fundido sobre Acero (GFS) gana en resistencia a la corrosión y velocidad de construcción para el rango de 20-60,000 m3. Utilice la tabla para hacer coincidir el material con la corrosividad del alimento, la logística del sitio y la vida útil requerida.

Confirme la DQO, alcalinidad y sulfatos del alimento antes de dimensionar; proporcione ecualización para absorber choques. Requiera el cálculo ISO 28765, la prueba de fugas de 1500 V y un registro de recubrimiento. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) suministra planos, registros NDE y paquetes de inspección para que el reactor pase la auditoría y mantenga su garantía de recubrimiento durante 30-50 años de servicio.

Confirmar:

• DQO, alcalinidad, sulfatos.Proporcionar:
• buffer de ecualización.Requerir:
• ISO 28765 y prueba de 1500 V.Paquete:
• planos más registros NDE.Un tanque UASB convierte aguas residuales de alta carga en biogás con casi ninguna potencia de mezcla, pero solo si el manto de gránulos está protegido. Especifique la hidráulica, la carcasa GFS calificada según ISO 28765 y la prueba de inspección de 1500 V juntas, y el reactor funcionará durante 30-50 años.

Preguntas Frecuentes (FAQ)

¿Qué significa UASB?

Upflow Anaerobic Sludge Blanket (Manto de Lodos Anaerobio de Flujo Ascendente). Las aguas residuales ascienden a través de un manto de lodos granular donde los microbios convierten los orgánicos en biogás con 55-65% de metano, sin mezcla mecánica.

¿Qué capacidad puede alcanzar un tanque UASB?

Las carcasas GFS individuales abarcan de 20-60,000 m3; plantas más grandes interconectan múltiples tanques. El volumen del reactor se establece por retención hidráulica de 6-24 horas.

¿Qué norma rige el tanque?

La carcasa GFS está diseñada según ISO 28765 y AWWA D103-09; el diseño del proceso sigue los códigos locales de aguas residuales y la hidráulica del reactor anaerobio.

¿Por qué elegir GFS para UASB?

El esmalte resiste el licor ácido y rico en H2S a pH 6.5-7.5, se prueba contra fugas a 1500 V y no necesita soldadura en campo, acortando la construcción.

¿Cuáles son las principales limitaciones?

Sulfatos, toxinas y choques de flujo o temperatura pueden arrastrar el manto de gránulos, por lo que el pretratamiento y la ecualización son pasos de diseño obligatorios.

¿Se puede personalizar?

Sí. El separador trifásico, el cabezal de alimentación, el techo y la instrumentación se diseñan según el alimento y el sitio, con planos emitidos por tanque.
