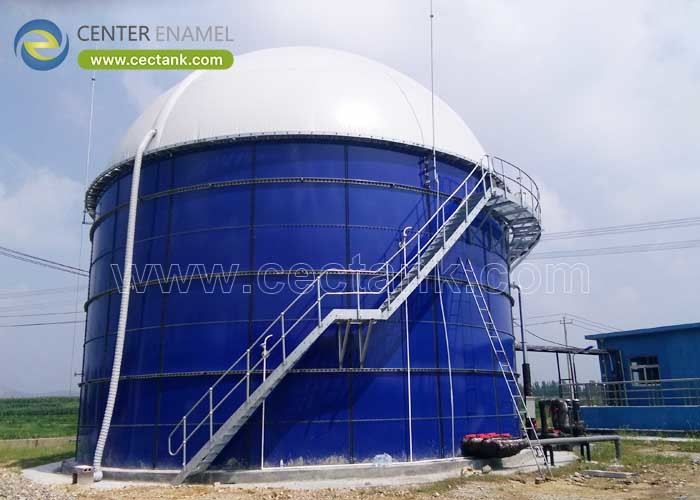

Tanques de biomasa de vidrio fundido con acero para almacenamiento de bioenergía

Un tanque de biomasa de vidrio fusionado con acero almacena materia prima orgánica y biogás capturado en una carcasa inerte resistente a la corrosión con una duración de entre 30 y 50 años. El esmalte vítreo se funde a 820-930°C sobre acero, resistiendo el ambiente ácido de la biomasa mejor que el metal pintado. Diseñados por Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Esamel), estos tanques atornillados están diseñados según AWWA D103-09 e ISO 28765 para tareas de bioenergía, agricultura y aguas residuales.

Qué es un tanque de biomasa de vidrio fundido con acero

Un tanque de biomasa de vidrio fundido a acero es un recipiente de acero atornillado cuyo interior está protegido por esmalte vítreo fundido a 820-930 °C con placas de más de 0,3 mm. El resultado es una superficie inerte, no porosa, de vidrio fundido con acero (GFS) que almacena biomasa, lixiviados de ensilaje y biogás sin ampollas. Las capacidades van de 20 a 60.000 m3 en un solo tanque y la construcción atornillada evita la soldadura en el sitio.

• Superficie:esmalte fundido a 820-930°C.
• Inerte:resiste la biomasa ácida.
• Rango:20-60.000 m3 individual.
• Construir:atornillado, sin soldadura en campo.

Características, componentes y tipos clave

Los tanques de biomasa GFS vienen como digestores con mezcladores, como almacenamiento estanco al gas con soporte de doble membrana o como silos de alimento seco. La carcasa lleva una capa de esmalte de 0,25-0,40 mm probada en vacaciones a 1500 V, mientras que los techos varían desde conos fijos hasta cúpulas geodésicas de aluminio. Las combinaciones comunes son CSTR para lodos y UASB para aguas residuales de alta resistencia, cada uno diseñado para el pH y la carga de sólidos de la alimentación.

• Digeridor:con batidoras y soporte.
• Silo:almacenamiento de biomasa seca.
• Abrigo:0,25-0,40 mm, prueba de 1500 V.
• Techo:Cono o cúpula geodésica.

Aplicaciones y condiciones de funcionamiento

Sirven a plantas de biogás, granjas y procesadores de alimentos convirtiendo estiércol, residuos de cultivos y desechos orgánicos en energía. Los sitios municipales los utilizan para lodos y lixiviados; la agroindustria los utiliza para cereales y piensos. Debido a que el esmalte resiste pH 3-11 y 1-14 en grados especiales, la misma familia de tanques cubre tanto la digestión húmeda como la biomasa seca a granel en un sitio.

• Biogás:estiércol y residuos.
• Municipal:lodos y lixiviados.
• Agro:cereales y piensos.
• pH:3-11, 1-14 especial.

Consideraciones técnicas

El dimensionamiento establece la retención hidráulica en 20-40 días y la temperatura en 35-38°C para la digestión mesófila, con biogás en 55-65% de metano y 5-30 mbar. La carcasa está calculada según AWWA D103-09 e ISO 28765, las placas se granallaron a Sa 2,5 y cada panel se probó a 1500 V. La mezcla utiliza 5-15 W/m3 para mantener los sólidos en suspensión y el rendimiento de gas estable.

• Retención:20-40 días TRH.
• Temperatura:35-38°C mesófilo.
• Gas:55-65% metano, 5-30 mbar.
• Mezcla:5-15W/m3.

Ventajas y limitaciones

El esmalte proporciona un interior casi inerte que dura más que el acero pintado durante 30 a 50 años y acelera el montaje mediante pernos. Una limitación genuina es que GFS no es adecuado para materias primas con un pH inferior a 5,5 a menos que se agregue un paso de corrección; este límite debe confirmarse durante el diseño del proceso, no después de que el tanque esté enterrado, o la garantía del recubrimiento estará en riesgo.

• Ventaja:inerte, 30-50 años.
• Ventaja:construcción atornillada rápida.
• Limitación:no para pH <5,5 tal como está.
• Límite:Confirmar el pH en el diseño.

Parámetros de diseño

Las cifras a continuación son los valores de carga que un proveedor debe cotizar por tanque de biomasa de vidrio fundido a acero (GFS). Permiten que un ingeniero confirme la carcasa, el revestimiento y el sistema de juntas antes de pedir acero para tareas de biomasa o biogás.

Guía de comparación y selección

Frente al acero soldado, el hormigón y la fibra de vidrio, un tanque de biomasa de vidrio fundido con acero (GFS) gana en resistencia a la corrosión y velocidad de construcción para el rango de 20 a 60 000 m3. Utilice la tabla para hacer coincidir el material con la corrosividad del alimento, la logística del sitio y la vida requerida.

Mejores prácticas: cómo elegir un proveedor

Especifique el espesor de esmalte del esmalte de 0,25 a 0,40 mm, la prueba de vacaciones de 1500 V y el cálculo ISO 28765 por adelantado. Exigir referencias de derechos sobre biomasa de similar volumen y materia prima. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Esamel) emite planos, registros de NDE y un paquete de inspección por tanque para que el diseño sobreviva la auditoría y la revisión financiera.

• Pedir:Cálculo ISO 28765.
• Verificar:Prueba de 1500 V, 0,25-0,40 mm DFT.
• Confirmar:referencia de biomasa.
• Paquete:dibujos más registros de ECM.

Un tanque de biomasa GFS es un sistema de recubrimiento, un cálculo de códigos y un registro de inspección construido para durar entre 30 y 50 años. Elija un proveedor que muestre la prueba del esmalte y las matemáticas ISO 28765 en lugar de uno que solo prometa el precio más bajo por una carcasa desnuda.

Preguntas frecuentes (FAQ)

¿Qué es un tanque de biomasa de vidrio fundido con acero?

Es un tanque de acero atornillado con un interior de esmalte vítreo fundido a 820-930°C, lo que proporciona una superficie inerte y resistente a la corrosión en capacidades de 20 a 60.000 m3 para biomasa y biogás.

¿Qué norma se aplica a un tanque de biomasa?

La carcasa atornillada está diseñada según AWWA D103-09 e ISO 28765, con materiales y soldadura controlados según ISO 9001 e ISO 45001. El servicio adyacente a potable agrega NSF/ANSI 61.

¿Cómo se verifica el recubrimiento de esmalte?

Las placas se chorrean a Sa 2,5, el esmalte se funde a 820-930 °C y la superficie acabada se prueba en 1500 V en cada metro cuadrado antes del envío.

¿Puede almacenar también biomasa seca?

Sí, como silo sellado para cereales y piensos con una humedad segura del 13-15 % y un techo cónico atornillado para sellado contra la intemperie.

¿Qué capacidad puede alcanzar un tanque?

Un solo tanque GFS abarca entre 20.000 y 60.000 m3; Las tareas de biogás más grandes se cumplen con múltiples tanques en lugar de una carcasa de gran tamaño.

¿Se puede personalizar el tanque?

Sí. El tipo de techo, los mezcladores, el recipiente de gas, las boquillas y el aislamiento se adaptan al rendimiento, el clima y el código, con dibujos emitidos por tanque.
