La guía de ingeniería de 2026 para los tanques de techo flotante externo (EFR)

En los sectores pesado y petroquímico, el almacenamiento a gran escala de petróleo crudo y otros hidrocarburos volátiles requiere una solución que equilibre una capacidad masiva con una seguridad rigurosa.En el caso de las instalaciones de acondicionamiento de agua, el valor de la carga máxima de agua será igual o superior a la media de la carga máxima.A diferencia de los depósitos de techo fijo o de los depósitos de techo flotantes internos, el EFR funciona en un entorno de techo abierto,donde la cubierta del techo está expuesta directamente a los elementos mientras descansa sobre la superficie líquida.

Esta guía de ingeniería examina la mecánica estructural, las tipologías de materiales y las necesidades operativas de los tanques EFR en 2026.

Un tanque de EFR se basa en un principio simple pero muy eficaz:flotabilidad hidrostáticaEl techo está diseñado para flotar directamente sobre el producto líquido. Al mantener un contacto constante con el líquido, el techo elimina el espacio de vapor (ullaje) donde se acumulan gases inflamables.

• Flotación y desplazamiento:La cubierta del techo está diseñada con un factor de flotabilidad específico, que debe ser lo suficientemente ligera para flotar pero lo suficientemente robusta para soportar su propio peso, el peso de las juntas de los bordes,y cualquier carga externa temporal (como la lluvia acumulada o la nieve) sin sumergirse.
• Sistemas de sellado de borde:Debido a que la carcasa del tanque rara vez es perfectamente circular, el techo requiere una "interfaz" flexible para cerrar la brecha entre el borde de la cubierta y la pared de acero.Sellos de borde primarios y secundarios, que son obligatorias en virtud de las normas internacionales de emisión para evitar que los compuestos orgánicos volátiles (COV) se filtren a la atmósfera.
• - ¿ Por qué no?Para evitar la descarga estática (y la posterior ignición), los EFR utilizan derivaciones flexibles de acero inoxidable para mantener la continuidad eléctrica entre el techo flotante y la cubierta del tanque,garantizar que todo el sistema esté efectivamente conectado a tierra.

Los diseños de EFR se clasifican por su configuración estructural de cubierta.

El diseño EFR más común, que utiliza un anillo de pontones cerrados y flotantes alrededor del perímetro de la cubierta.

• Ventajas:Es rentable y proporciona una flotabilidad fiable.
• Nota de ingeniería:El centro de la cubierta es típicamente más delgado, por lo que la disposición del pontón es la fuente principal de la integridad estructural del techo.

Construido con una cubierta superior e inferior continua separada por mamparas estructurales, creando efectivamente un "sándwich" de compartimientos cerrados.

• Ventajas:Ofrece un aislamiento superior, que mantiene los líquidos volátiles más fríos y reduce las tasas de evaporación.
• Seguridad:Debido a la construcción compartimentada, incluso si una sección es perforada, el techo conserva una importante flotabilidad de reserva.

El principal diferenciador de un EFR es que escon cubierta abiertaEsto expone la cubierta a la precipitación (lluvia y nieve), lo que introduce una limitación de ingeniería única:El drenaje del techo.

Si se deja que el agua de lluvia se acumule en la cubierta, aumenta el peso masivo y desigual que puede inclinar o hundir el techo.

1. Con una capacidad de carga superior a 300 W:Un sistema de tuberías continuo que va desde el centro del techo, a través del líquido almacenado, hasta un punto de descarga en el fondo del tanque.
2. Sifones de emergencia:Válvulas de seguridad que permiten que el agua atrapada se drene de forma segura si el sistema de drenaje primario se obstruye o falla.

Al adquirir infraestructuras de almacenamiento, los equipos de ingeniería deben sopesar las ventajas específicas de un techo flotante externo frente a un techo flotante interno (IFR).

El diseño y el mantenimiento de los EFR se rigen estrictamente por:API 650 (apéndices C y H)El cumplimiento no es opcional; es el punto de referencia para la seguridad operativa.

• Integridad de la brecha del sello:La API 650 exige mediciones regulares de la "brecha" entre el sello y el caparazón del tanque.
• Calculaciones de flotabilidad:El diseño debe tener en cuenta los escenarios de "peor caso", asegurando que el techo permanezca estable incluso si se inundan varios compartimentos de póntones.
• Información ESG:Debido a que los EFR son fuentes de emisiones fugitivas, los sitios industriales modernos están cada vez más obligados a informar sobre las tasas de fuga de COV,haciendo que la selección de sellos de alto rendimiento (como los sellos mecánicos para zapatos con protectores de limpiaparabrisas) sea crítica para el cumplimiento a largo plazo.

P: ¿Por qué una instalación elegiría un EFR en lugar de un IFR con cúpula?

A: ¿Qué quieres decir?Los EFR a menudo se eligen para tanques de diámetro masivo (a menudo superiores a 60 metros) donde el costo de una cúpula geodésica de aluminio de espacio libre sería prohibitivo.Los EFR proporcionan una solución rentable para el almacenamiento de grandes volúmenes.

P: ¿Puedo adaptar un EFR existente a un IFR?

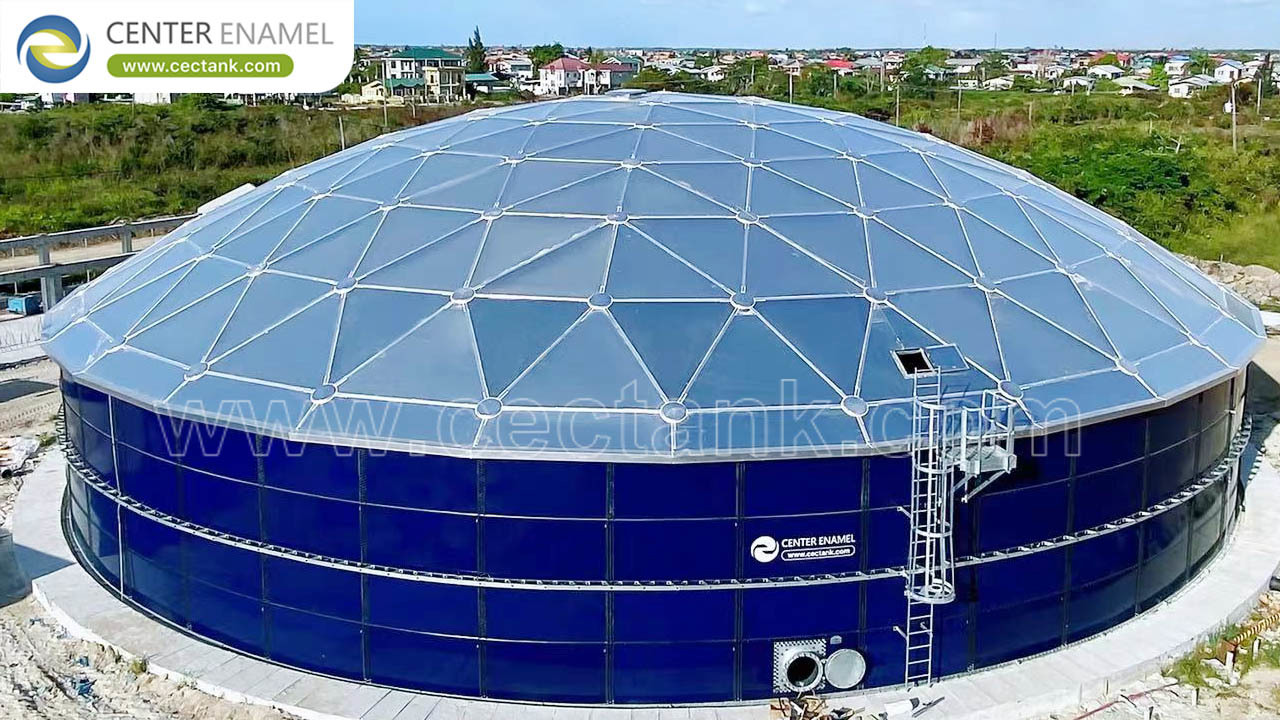

A: ¿Qué quieres decir?Sí, y es una actualización común para la infraestructura envejecida. mediante la modernización de un EFR con una cúpula geodésica de aluminio, las instalaciones pueden convertirlo en un IFR.Esto elimina la necesidad de complejos drenajes de techo y proporciona una reducción inmediata de ~ 90% en las emisiones de COV.

P: ¿Cuál es el mayor riesgo de mantenimiento de un EFR?

A: ¿Qué quieres decir?Si la tubería flexible falla o la toma de drenaje se obstruye con escombros, el agua se acumula en el techo, lo que puede comprometer la integridad estructural del techo.

La elección de la tecnología de techo flotante adecuada es una decisión de infraestructura a largo plazo.Asegúrese de que su socio de ingeniería se adhiera a las últimasLas condiciones de producciónnormas para garantizar décadas de seguridad operativa y control de emisiones.

¿Desea explorar los materiales y las configuraciones de sellado específicos más adecuados para prevenir las emisiones de COV en su zona climática específica?
