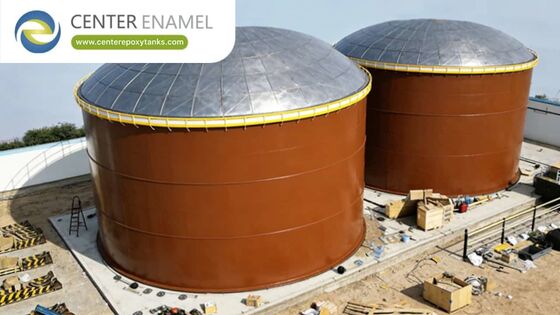

Tipos de tanques de techo flotante: una guía de clasificación técnica

Comprensión de las configuraciones de tanques, diseños de plataformas y cumplimiento de API 650

En el mundo del almacenamiento de líquidos a granel, el "tanque de techo flotante" no es un producto único, sino una categoría de soluciones de ingeniería diseñadas para mitigar las emisiones de vapor y prevenir riesgos de incendio. La selección del tipo correcto depende de la volatilidad líquida específica, el clima local, la huella de las instalaciones y el presupuesto de gastos de capital (CapEx).

BajoAPI 650Según los estándares, los tanques de techo flotante se clasifican principalmente según su entorno externo (externo versus interno) y el diseño estructural de su plataforma interna. Esta guía aclara estas distinciones para ayudarle a tomar una decisión informada sobre infraestructura.

Clasificaciones de tanques primarios

Como referencia rápida, los tanques de techo flotante se dividen en dos categorías principales según su exposición a la atmósfera:

●Tanques de techo flotante externo (EFRT):Tanques abiertos donde la plataforma flotante está expuesta a los elementos. Normalmente se utilizan para el almacenamiento de petróleo crudo a gran escala.

●Tanques de techo flotante interno (IFRT):Tanques híbridos donde una plataforma flotante opera dentro de un tanque de techo fijo o bajo una cúpula geodésica de aluminio. Son el estándar de oro para productos refinados y almacenamiento de químicos.

1. Tanques de techo flotante externo (EFRT)

Un tanque de techo flotante externo es un recipiente cilíndrico de acero sin tapa permanente. La plataforma flotante del techo flota directamente sobre la superficie del líquido almacenado.

Características clave:

●Exposición atmosférica:Debido a que la plataforma está expuesta, estos tanques deben estar equipados con complejossistemas de drenaje articuladospara bombear el agua de lluvia que se acumula en la parte superior de la plataforma.

●Aplicación principal:Ideal para almacenamiento de gran diámetro (a menudo superior a 50 metros) de petróleo crudo o productos derivados del petróleo de menor volatilidad.

●Enfoque de diseño:Requiere una construcción resistente para soportar cargas de viento, nieve y lluvia.

2. Tanques de techo flotante interno (IFRT)

El tanque de techo flotante interno es posiblemente la configuración más versátil y eficiente en el diseño de terminales modernas. Combina los beneficios de supresión de vapor de un techo flotante con la protección contra la intemperie de un techo fijo.

Características clave:

●Protección ambiental:Debido a que el tanque tiene un techo fijo o una cúpula geodésica de aluminio, la plataforma flotante está protegida de los rayos ultravioleta, la lluvia y los escombros. Esto prolonga drásticamente la vida útil de los sellos y los componentes de la plataforma.

●Eficiencia de mantenimiento:Dado que la lluvia no puede acumularse en la plataforma interna, no hay necesidad de complejos sistemas de drenaje internos, que son el punto más común de falla mecánica en los tanques externos.

●Flexibilidad de materiales:Los IFRT a menudo utilizan plataformas de aluminio modulares y livianas, lo que las hace más fáciles de instalar como modernizaciones en tanques de techo fijo existentes.

3. Clasificación por tipología de cubierta

Dentro de estas categorías principales, laestructuradel propio techo flotante varía. El diseño de la plataforma está determinado por la flotabilidad y rigidez estructural requeridas.

Plataformas tipo Pan

●Descripción:Una piel de acero de un solo espesor con un borde vertical.

●Caso de uso:En gran medida se considera obsoleto para el almacenamiento volátil moderno debido a la debilidad estructural y la falta de flotabilidad de las reservas. Si la plataforma se perfora, se hunde.

Cubiertas tipo pontón

●Descripción:Una cubierta central rodeada por una serie de pontones compartimentados y herméticos.

●Caso de uso:El diseño más común para los EFRT modernos. Los pontones proporcionan una excelente flotabilidad de reserva; si se rompe un compartimento, los demás mantienen el techo a flote.

Tipo de dos pisos

●Descripción:Todo el techo consta de dos capas de placas de acero separadas por mamparos, creando un "sándwich" completamente sellado.

●Caso de uso:Se utiliza para tanques de gran capacidad donde se requiere rigidez estructural y aislamiento superiores para soportar condiciones climáticas adversas o cargas pesadas de nieve.

Matriz de comparación para la toma de decisiones de proyectos

Cómo elegir el tipo correcto

Al determinar qué tipo de tanque se adapta a su proyecto, considere estos tres vectores de ingeniería:

1.Volatilidad del producto:Los productos altamente volátiles (p. ej., gasolina, combustible de aviación) casi siempre deben almacenarse enIFRTpara maximizar la supresión de emisiones.

2.Limitaciones climáticas:Si sus instalaciones están ubicadas en una región con abundantes precipitaciones o nevadas, unaIFRT(específicamente uno con una cúpula de aluminio) es significativamente más rentable durante el ciclo de vida del activo, ya que evita el mantenimiento de los desagües del techo.

3.Requisitos de capacidad:Para el almacenamiento regional masivo de crudo,EFRTsiguen siendo el estándar debido a su capacidad para manejar escalas de gran diámetro y las demandas estructurales del almacenamiento de crudo a granel.
