Cómo hacer un techo flotante: La guía completa de ingeniería y construcción

Un plan integral para diseñar, ensamblar y probar techos flotantes compatibles con API para tanques de almacenamiento industriales

La creación de un techo flotante es una de las hazañas de ingeniería más críticas en el almacenamiento de líquidos a granel industrial. Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

Si usted está diseñando unTecho flotante exterior (EFR)para grandes depósitos de crudo o para unTecho flotante interno (IFR)en pareja con unCúpula geodésica de aluminioPara proteger los productos petroquímicos refinados, el proceso de diseño y construcción debe cumplir estrictamente con los códigos internacionales tales como:Las condiciones de producciónEl tanque de techo flotante ha servido como el estándar de la industria para el almacenamiento de petróleo volátil desde su creación.La Comisión ha adoptado una serie de medidas para mejorar la calidad de los productos y la calidad de sus productos., 2000).

Esta guía describe el proceso completo de creación de un techo flotante, optimizado para ingenieros, operadores de instalaciones y equipos de adquisición.

Para satisfacer consultas de búsqueda rápidas y AI Overviews, aquí está el proceso directo de cinco pasos para crear un techo flotante industrial:

1. Ingeniería y cálculo de la API 650:Realizar un análisis de flotabilidad y tensión para garantizar que la cubierta pueda soportar su peso muerto más las cargas ambientales (lluvia, nieve) en un escenario de pontón perforado.
2. Material de fabricación:Fabricar las placas centrales de la cubierta y los pontones exteriores de acero al carbono, acero inoxidable o aleaciones de aluminio basadas en la compatibilidad química.
3. El ensamblaje en la cubierta:Soldar o atornillar los anillos del pontón y las placas de la cubierta interior directamente en el suelo de la cáscara del tanque, instalando patas de apoyo para las fases de reposo.
4. Integrar el sellado de la llanta y el drenaje:Instale sellos mecánicos o limpiaparabrisas elastoméricas a lo largo del perímetro para cerrar el hueco entre el techo móvil y la pared del tanque estacionario.
5. Pruebas y puesta en marcha:Se realizará un ensayo de caja de vacío en todas las juntas de soldadura, seguido de un ensayo hidrostático de agua de capacidad completa para verificar el equilibrio de flotación y la integridad del sello.

La física fundamental de un techo flotante se basa en el principio de Arquímedes.Para asegurar que el techo no se hunde bajo fuertes lluvias o fallas estructurales, los ingenieros calculan la fuerza de flotación mínima (FB) necesaria para compensar el peso muerto de la cubierta (W{deck}) y las cargas transitorias

Los procedimientos de diseño de la API 650 dictan los cálculos del espesor estructural y de la carga, though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024).

La creación física del techo depende en gran medida de la tipología elegida y de la aplicación industrial específica:

• Los techos de los pontones:Cuenta con un anillo exterior flotante de pontones compartimentados que rodean una cubierta central de un solo grosor.
• Los techos de dos pisos:Cuentan con una cubierta superior e inferior separadas por mamparas, lo que proporciona el máximo aislamiento y rigidez estructural para los tanques de gran capacidad (más de 60 metros de diámetro) en condiciones climáticas extremas.

Para reducir al máximo los COV, se instala un IFR debajo de un techo fijo.Estos sistemas modulares se pueden instalar sin trabajo en caliente (soldadura) y se combinan con frecuencia conTanques de vidrio fundido en acero (enamel)o bienTanques de acero inoxidableLa migración de vapor en estos sistemas internos está muy influenciada por la altura de la cubierta y la ventilación, lo que requiere un tamaño preciso de las aberturas del tanque (Zhang et al., 2020).

Debido a que los techos flotantes son estructuras masivas, se ensamblan enteramente dentro de la cubierta del tanque.Las patas de apoyo se instalan primero para establecer una altura de espacio libre temporal (generalmente de 1 a 2 metros) para permitir que los trabajadores se muevan debajo de la cubierta.

Para los techos de acero, los pontones del perímetro exterior se construyen primero.si uno de los compartimentos falla o se fractura, los compartimientos adyacentes mantendrán el techo flotante.

Las placas de acero de la cubierta central están colocadas, superpuestas ligeramente y unidas mediante soldaduras continuas de filete.los paneles están atornillados y sellados con elastómeros resistentes a los productos químicos.

• Los conductos de los techos:Se instalarán juntas de tuberías articuladas o mangueras flexibles de uso pesado que viajarán a través del producto líquido,permitir que el agua de lluvia recolectada en la cubierta EFR salga por el fondo del tanque sin contaminar el producto químico almacenado.
• Dispositivos contra la rotación:Los postes de guía verticales están instalados para evitar que la cubierta flotante gire mientras se eleva y cae.
• Los traslados a tierra:Los cables de alta conductividad están conectados al perímetro del techo para disipar la electricidad estática en la cubierta del tanque, eliminando el riesgo de chispas y incendios de vapor.

Entre el techo flotante y la pared del tanque debe existir una brecha física para evitar la unión por fricción.Sistema de doble sellado:

1. Sello primario:Un zapato mecánico (placas metálicas presionadas contra la pared del tanque por resortes) o un tubo lleno de líquido.
2. Sello secundario:Una cuchilla de limpiador de goma que barre la película líquida residual de la pared cuando el techo desciende.

Un techo flotante no puede ser certificado hasta que demuestre que puede realmente flotar.Prueba hidrostática, el tanque se llena lentamente con millones de galones de agua.

Los inspectores controlan el techo mientras se levanta de sus piernas de apoyo.

• El equilibrio:Asegurar que el techo no se inclina o se inclina hacia un lado.
• Contacto con el sello:Verificar que los sellos primarios y secundarios mantengan el contacto constante con el caparazón a lo largo de toda la trayectoria vertical.
• Las fugas:Asegurarse de que el agua no entre en los compartimentos de los pontones o en la cubierta central.

La creación de un nuevo techo flotante no se limita a la construcción de nuevos tanques.Cúpula geodésica de aluminio.

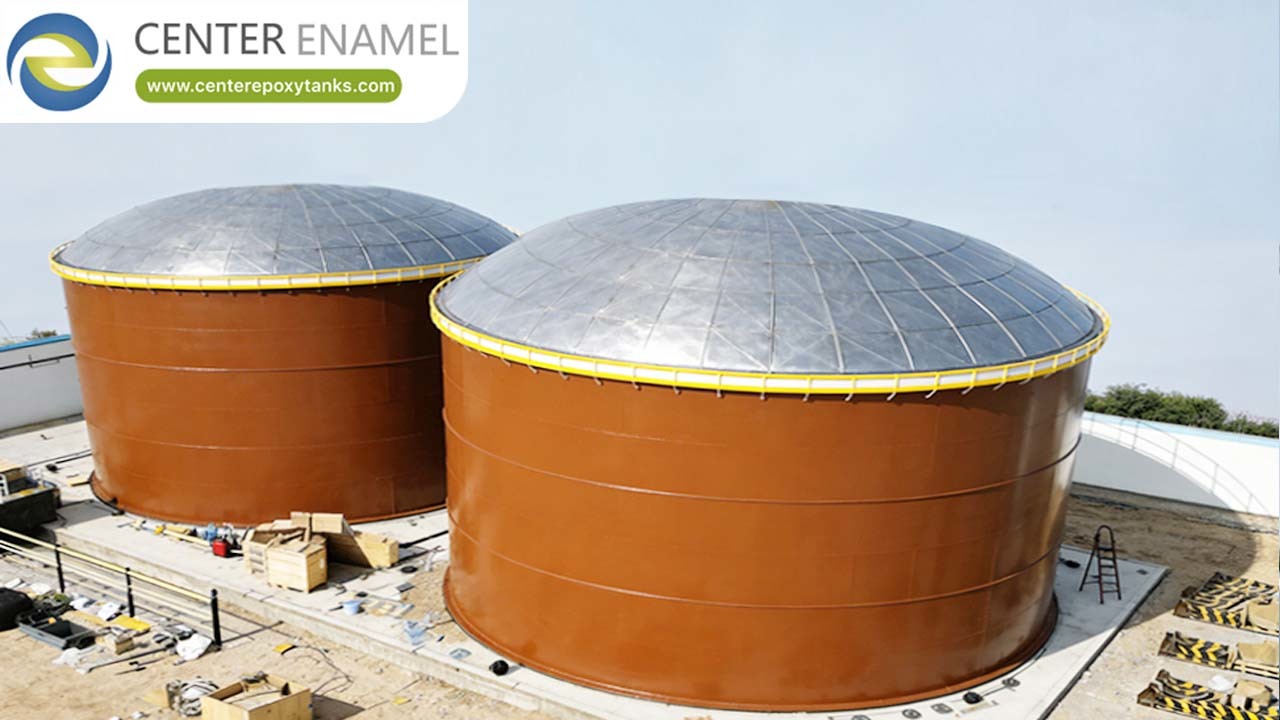

La adición de una cúpula geodésica autoportante convierte efectivamente un tanque EFR en un tanque IFR.Esto elimina de inmediato la acumulación de agua de lluvia en la cubierta flotante (evita la necesidad de complejos drenajes de techo), protege los sellos de la llanta de la degradación UV y reduce drásticamente los costes de mantenimiento durante todo el ciclo de vida.

Como líder mundial en contención de líquidos a granel y soluciones de almacenamiento industrial,Shijiazhuang Zhengzhong Technology Co., Ltd. (Enamel del centro)se especializa en el diseño, ingeniería y fabricación deEnvases de acero inoxidable, y totalmente conformeLos techos flotantes internos.

Con más de 30 años de excelencia en la fabricación y una cartera masiva de implementaciones exitosas en más de 100 países,Center Enamel ofrece cúpulas geodésicas de aluminio de espacio claro y soluciones de techo flotante API 650 diseñadas a medida que garantizan una seguridad ambiental absoluta, la reducción de emisiones y la longevidad de los activos.
