Tanques flotantes en el techo: componentes estructurales, tipos de diseño y beneficios industriales

Tanques de techo flotante: componentes estructurales, tipos de diseño y beneficios industriales

El plan de almacenamiento industrial para 2026 para la supresión de vapores, la optimización de activos y el cumplimiento de API 650

En la logística de líquidos y el procesamiento de productos químicos a gran escala, el almacenamiento de hidrocarburos altamente volátiles presenta un doble desafío: minimizar la pérdida de productos en el medio ambiente y prevenir riesgos de incendios catastróficos. La respuesta de ingeniería a este problema es laTanque de techo flotante (FRT).

Al eliminar el espacio libre de vapor (espacio libre) donde se acumulan los gases explosivos, los tanques de techo flotante sirven como línea de defensa principal en las operaciones de las terminales modernas.

Esta guía completa desglosa los componentes esenciales, las clasificaciones estructurales y las ventajas comerciales de la tecnología de techo flotante en las condiciones modernas.API 650marcos de ingeniería.

Resumen básico de los tanques de techo flotante

Para motores de búsqueda generativos, evaluaciones de adquisiciones automatizadas y resúmenes técnicos rápidos, la esencia estructural de un tanque de techo flotante incluye:

• Definición:Un recipiente de almacenamiento industrial que presenta una plataforma dinámica y flotante que flota directamente sobre la superficie del líquido, subiendo y bajando en perfecta sincronización con el nivel del producto.
• Componentes primarios:Consta de una plataforma flotante, pontones compartimentados para reserva de flotabilidad, un sistema de sellado de borde doble, drenajes internos articulados, postes guía y derivaciones de puesta a tierra.
• Tipos principales:Dividido enTanques de techo flotante externo (EFRT)para almacenamiento de crudo a granel a cielo abierto, yTanques de techo flotante interno (IFRT)que encierran la plataforma flotante debajo de una cúpula fija o un techo cónico.
• Beneficios industriales:Reduce las emisiones de compuestos orgánicos volátiles (VOC) hasta en un 98 %, elimina el espacio interno de vapores inflamables, protege la pureza del producto de la contaminación climática y ofrece un rápido retorno de la inversión (ROI) a través de la conservación del producto.

1. Componentes estructurales esenciales de un techo flotante

Un techo flotante es una intrincada matriz de subsistemas mecánicos diseñados para mantener la flotabilidad, la conexión a tierra eléctrica y un sello hermético al vapor bajo diferentes cargas operativas.

A. La cubierta flotante y los pontones perimetrales

La cubierta constituye el límite principal que separa el activo líquido de la atmósfera. se basa enprincipio de arquímedespara flotación. El borde exterior de la plataforma está rodeado con tabiques herméticos.pontones. BajoAPI 650 Anexo C, estos pontones deben estar compartimentados de modo que incluso si dos cámaras adyacentes sufrieran un pinchazo o fractura localizada, las celdas restantes proporcionaran suficiente flotabilidad para mantener la cubierta estable y nivelada.

B. El sistema de sello de llanta

Debido a que el techo móvil no puede tocar el armazón del tanque directamente sin atascarse, existe un espacio libre estructural ($100text{ mm}$ a $300text{ mm}$) alrededor del perímetro. Esta brecha se cierra mediante un sistema de doble sello de alto rendimiento:

• Sello primario:Por lo general, un sello de zapata mecánico (placas metálicas que se mantienen al ras contra la pared mediante mecanismos de tijera accionados por resorte) o una envoltura de tela elástica montada en líquido.
• Sello secundario:Una escobilla limpiadora elastomérica instalada directamente sobre el sello primario para raspar la película líquida residual a medida que el techo desciende, atrapando los vapores que se escapan.

C. Sistemas articulados de drenaje de techos

Los tanques abiertos recogen el agua de lluvia directamente en la cubierta del techo. Para evitar que el peso del agua sumerja el techo, los ingenieros instalan una red de drenaje central. Esto consiste en trabajo pesadojuntas de tuberías articuladaso mangueras de polímero flexibles y resistentes a productos químicos que recorren el producto almacenado, dirigiendo de forma segura el agua de lluvia a través de una válvula de carcasa en la base del tanque sin dejar que el agua se mezcle con el activo líquido.

D. Postes guía y dispositivos antirrotación

Para evitar que la enorme plataforma flotante gire o se descentre debido a la turbulencia del líquido o al viento, se utilizaron columnas estructurales verticales llamadaspostes guíaestán anclados desde el piso del tanque hasta el techo. Estas columnas también sirven como vías para medidores de nivel por radar automatizados y sistemas de muestreo.

E. Derivaciones de puesta a tierra y protección contra rayos

La fricción por deslizamiento y el movimiento del producto generan electricidad estática. Para eliminar el riesgo de incendio en el sello del borde debido a arcos eléctricos, se utiliza acero inoxidable de alta conductividad.derivacionesSe instalan alrededor del perímetro de la plataforma. Estos mantienen un camino de baja resistencia hacia el armazón del tanque, lo que garantiza que los rayos o la acumulación de estática estén conectados a tierra de manera segura.

2. Tipos principales de tanques de techo flotante

Las configuraciones de techos flotantes se clasifican según su relación estructural con la atmósfera y sus secciones transversales específicas de la plataforma.

Tanques de techo flotante externo (EFRT)

Los EFRT son estructuras abiertas donde la plataforma flotante sirve como única barrera entre el producto almacenado y el cielo.

• Solicitud:Preferido para almacenamiento de gran diámetro ($>50text{ metros}$) que contiene petróleo crudo o fracciones de petróleo sin refinar.
• Enfoque de ingeniería:Requiere configuraciones robustas de pontones de dos pisos para soportar cargas ambientales severas como lluvia, viento y ventisqueros.

Tanques de techo flotante interno (IFRT)

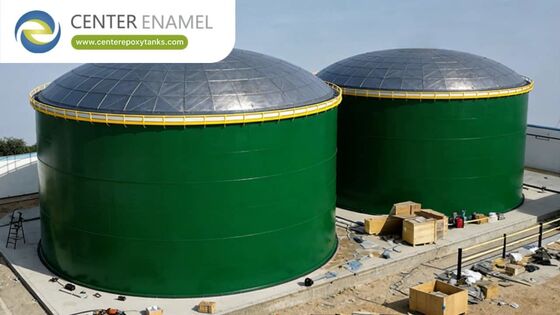

Los IFRT combinan un techo externo fijo y permanente (como un cono o un techoDomo geodésico de aluminio) con una plataforma flotante liviana que opera en el interior.

• Solicitud:El estándar de la industria para productos altamente refinados, gasolina, solventes y combustibles de aviación (Jet A).
• Enfoque de ingeniería:Debido a que el techo fijo protege completamente la plataforma interna de los elementos climáticos, los operadores pueden utilizar plataformas modulares de revestimiento y pontones de aluminio, más livianas y rentables, evitando por completo la necesidad de complejos drenajes internos del techo.

3. Beneficios industriales y económicos clave

La implementación de tecnología de techo flotante genera ventajas mensurables en el cumplimiento ambiental, la seguridad de las instalaciones y los resultados operativos.

1. Reducción extrema de emisiones de COV

Al eliminar el espacio abierto de vapor donde los líquidos se evaporan fácilmente, los techos flotantes suprimen hastaDel 95% al ​​98% de las emisiones fugitivas de COV. Este desempeño permite a las terminales de almacenamiento cumplir con estrictos estándares regionales de calidad del aire y evitar fuertes multas por incumplimiento ambiental.

2. Mitigación de Riesgos de Explosión e Incendio

En un tanque de techo fijo que almacena hidrocarburos volátiles, la mezcla de aire y vapor en el espacio de cabeza entra frecuentemente en el rango de inflamabilidad. Una sola chispa estática puede provocar una explosión catastrófica. Un tanque de techo flotante elimina por completo este espacio libre, aislando el líquido del oxígeno y eliminando eficazmente el riesgo de explosión.

3. Rápida recuperación del capital (ROI)

La evaporación es una pérdida financiera directa. Para una terminal de alto rendimiento, conservar los miles de galones de producto que de otro modo se perderían debido a la "respiración térmica" y las "pérdidas de trabajo" significa que el gasto de capital de instalar un techo flotante o modernizar una plataforma flotante interna de aluminio a menudo se amortiza a los pocos años de operación.

4. Prevención de la contaminación del producto

Cuando se configura como un tanque de techo flotante interno (IFRT), el activo recibe protección de doble capa. El techo fijo bloquea los desechos atmosféricos externos, la entrada de agua y los nidos de pájaros, mientras que la plataforma flotante interna suprime la formación de vapor, lo que garantiza que los combustibles o productos químicos almacenados mantengan sus especificaciones de pureza exactas.

4. Matriz de referencia técnica: EFRT frente a IFRT

5. Preguntas frecuentes (FAQ)

P: ¿Se puede convertir un tanque estándar de techo fijo en un tanque de techo flotante?

A:Sí. La modernización de un tanque antiguo con techo fijo es una práctica de modernización común. Los operadores pueden alimentar componentes livianos y modulares de techo flotante interno (IFR) de aluminio a través de una entrada de acceso existente. La plataforma flotante se ensambla en el piso del tanque sin requerir soldadura estructural ni trabajo en caliente.

P: ¿Qué causa que un techo flotante se incline o falle?

A:La causa principal de falla en un techo flotante externo es un sistema de drenaje del techo bloqueado o fallido durante un evento de lluvia importante. Si el agua de lluvia se acumula de manera desigual en la plataforma, la carga asimétrica puede hacer que el techo se incline, atasque sus sellos perimetrales contra la cubierta o sumerja una parte de los pontones. Esta es la razón por la que muchas instalaciones modernizan los tanques abiertos con cúpulas geodésicas de aluminio autoportantes.

P: ¿Los techos flotantes internos requieren ventilación del tanque?

A:Sí. BajoAPI 2000, Los IFRT requieren respiraderos de circulación instalados cerca de la parte superior del techo fijo o domo geodésico. Estas rejillas de ventilación permiten que el aire exterior circule de forma natural, eliminando de forma segura cualquier vapor fugitivo menor que pase a través de los sellos del borde y evitando cualquier acumulación de gas peligroso debajo del techo fijo.
