Componentes de un tanque flotante en el techo: una falla de ingeniería

En el almacenamiento de líquidos a granel, el tanque de techo flotante (FRT) es el estándar de la industria para la gestión de hidrocarburos volátiles.sistema flotante diseñado para eliminar el espacio de cabeza de vapor (ullage) donde se acumulan gases explosivos y contaminantes.

Comprender los componentes de un tanque de techo flotante es esencial para el mantenimiento, el cumplimiento normativo y la seguridad operativa.Este artículo desglosa el conjunto en sus sistemas mecánicos básicos según lo definido por estándares de ingeniería mundiales comoLas condiciones de producción.

Para una referencia rápida, los componentes de un tanque flotante de techo se clasifican en tres zonas operativas:

• El sistema de flotabilidad:Pontones y la cubierta principal que mantienen la flotación.
• El sistema de control de vapor:Sellos primarios y secundarios que aíslan el líquido de la atmósfera.
• Los auxiliares operativos:Sistemas de drenaje (sólo EFR), postes de guía, respiraderos y derivaciones de puesta a tierra que facilitan un viaje vertical seguro.

La cubierta es la principal barrera entre el producto líquido y la atmósfera.Los depósitos de techo flotante externos (EFRT), esta es típicamente una estructura de acero soldado de trabajo pesado.Los contenedores de techo flotante interno (IFRT)La cubierta se construye a menudo con paneles de aluminio modulares y ligeros para una instalación rápida.

Los pontones son las "balsas" del sistema, cámaras estancas y compartimentadas dispuestas alrededor del perímetro o a través de la superficie de la cubierta.Proporcionan la flotabilidad necesaria para soportar el peso muerto del techoEn la actualidad, la industria de la construcción se encuentra en una fase de crecimiento.Las condiciones de producción, estos compartimientos deben ser independientes; si uno de ellos está perforado, los pontones restantes evitan que el techo se hunda.

El sello del aro es el componente más crítico para el control de emisiones. Debido a que el techo debe moverse verticalmente sin raspar la pared del tanque, existe un hueco estructural. El sello del aro cierra este hueco.

• Sello primario:Un sello mecánico para zapatos o un sello montado en líquido que mantiene un contacto constante con la cáscara del tanque.
• Sello secundario:Una cuchilla limpiadora (normalmente elastomérica) montada sobre el sello primario para raspar la película residual del producto de la pared, garantizando el cumplimiento de las normas ambientales de emisión de COV.

En un EFRT, la lluvia que cae sobre el techo debe ser eliminada para evitar que se hunda.Este tubo viaja a través del líquido almacenado y descarga el agua de lluvia fuera de la cáscara del tanque en la base, garantizando que no se produce ninguna contaminación del producto.

Para evitar que se forme un vacío entre la superficie del líquido y el techo (lo que podría causar daños estructurales), el techo se coloca en el suelo.ventiladores automáticos de sangrado abiertos cuando el techo se acerca al suelo, para igualar la presión.

Las patas de soporte ajustables se instalan para mantener el techo a una altura específica (normalmente 1 ¢ 2 metros) sobre el piso del tanque cuando se drena el tanque.Esto proporciona un espacio seguro para que los equipos de mantenimiento realicen inspecciones y limpieza.

La electricidad estática es un gran peligro de incendio en las terminales de almacenamiento.creando una unión eléctrica continua entre el techo y el caparazón del tanque para disipar de forma segura la acumulación estática.

Los requisitos para los componentes varían según el tanque esté equipado o no.Externa (EFRT)o bienLas operaciones de gestión de la rentabilidad.

P: ¿Cuál es el componente más crítico para la reducción de los COV?

A: ¿Qué quieres decir?ElSello secundario del aroMientras que la cubierta hace la mayor parte del trabajo, el sello secundario es la última barrera que impide el "bypass de vapor", que es responsable de la mayoría de las pérdidas por evaporación en los tanques modernos.

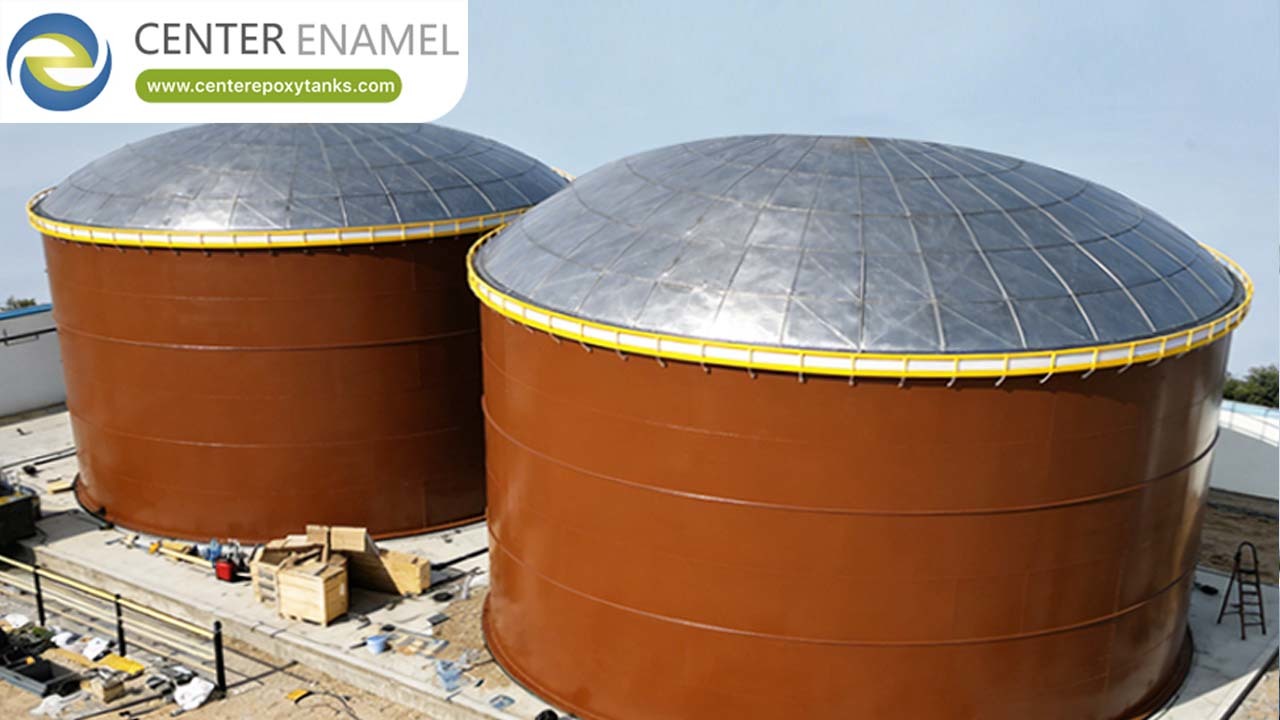

P: ¿Por qué algunos tanques utilizan cúpulas geodésicas de aluminio con techos flotantes?

A: ¿Qué quieres decir?La conversión de un EFRT a un IFRT mediante la adición de una cúpula geodésica de aluminio elimina la necesidad de complejos drenajes internos del techo.prolongando significativamente la vida útil de las juntas y la cubierta.

P: ¿Puede adaptar estos componentes en un tanque existente?

A: ¿Qué quieres decir?Muchas instalaciones industriales actualizan tanques viejos con techo fijo mediante la instalación de componentes interiores de techo flotante (puertas, juntas,y ventilaciones) a través de las vías existentes sin necesidad de una demolición importante de la cáscara.

Garantizar la integridad de su infraestructura de almacenamiento requiere el cumplimiento absoluto de las normas de diseño.Shijiazhuang Zhengzhong Technology Co., Ltd. (Enamel del centro)es una autoridad mundial en la fabricación de sistemas de almacenamiento de alto rendimiento.

Con más de 30 años de excelencia en la fabricación y casi200 patentes patentadas, ofrecemos soluciones completas y compatibles con API 650, incluyendo:

• Tanques de vidrio fundido en acero (enamel)
• Tanques de almacenamiento de acero inoxidable
• Cúpulas geodésicas de aluminio
• Sistemas de techos flotantes internos

Ofrecemos activos de contención que priorizan la seguridad ambiental, el cumplimiento de las emisiones y la longevidad de los activos.

Optimice sus instalaciones de almacenamiento con soluciones de tanques diseñadas a medida.
