20000 m3 Tanques de almacenamiento de agua de acero: ingeniería

Con alrededor de 20.000 m³, un tanque de almacenamiento de agua deja de ser un artículo de adquisición y se convierte en un proyecto civil y logístico. El volumen es lo suficientemente grande como para que las decisiones de geometría interactúen con el diseño de la cimentación, las cargas de viento y sísmicas se vuelvan determinantes en lugar de rutinarias, y el número de paneles, pernos y sellos convierte la gestión del sitio en la ruta crítica. En esquemas de suministro a granel municipal, almacenamiento de agua cruda industrial y reservas estratégicas contra incendios y emergencias, las dificultades que aparecen a esta escala rara vez se refieren al tanque en sí: se refieren al acceso de los vehículos de entrega, el posicionamiento de la grúa, la secuencia de los paneles, el manejo de los sellos en condiciones climáticas adversas y las tolerancias de la cimentación que una estructura atornillada no perdona.

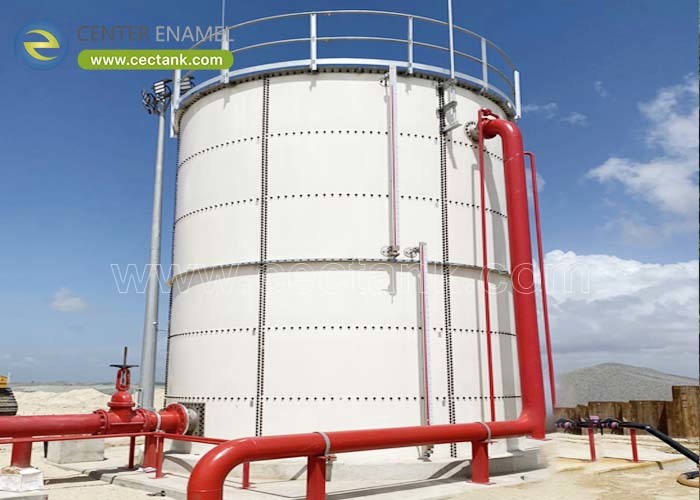

Un tanque de agua de acero atornillado de 20.000 m³ está bien dentro de la capacidad probada cuando la ingeniería se aborda sistemáticamente — la geometría se selecciona en función de las restricciones del sitio e hidráulicas, la carcasa se diseña para el caso real de viento y sísmico, la cimentación se construye según las tolerancias que exige el ensamblaje atornillado, y la logística de los paneles se planifica tan cuidadosamente como la estructura. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ha entregado tanques de esta clase y superiores, incluyendo una unidad de 21.094 m³ en 2020, una instalación de 32.000 m³ en 2024 y un tanque de 34,8 m de altura en 2018, con sistemas suministrados a más de 100 países.

La geometría es un compromiso entre la huella, la altura y la hidráulica. Un recipiente de 20.000 m³ podría configurarse con un diámetro de 40 m y una altura de 16 m, o 32 m por 25 m, y la elección está determinada por el terreno disponible, el rango de nivel operativo requerido por el sistema de distribución y el costo de la cimentación, que aumenta con la altura.

• Huella frente a Altura:Un diámetro mayor reduce la altura y la concentración de carga en la cimentación, pero requiere más terreno y un vano de techo más amplio.
• Rango de Nivel Hidráulico:La banda de nivel utilizable la establece el sistema de distribución, por lo que el tanque debe estar proporcionado de manera que el rango operativo se sitúe dentro de una altura de carcasa eficiente.
• Vano del Techo:Los diámetros amplios pueden favorecer una cúpula geodésica de aluminio, que se extiende sin columnas internas y mantiene el interior despejado para inspección y limpieza.
• Exposición al Viento:Las carcasas más altas y estrechas son más sensibles al viento, por lo que los sitios costeros expuestos o abiertos a menudo favorecen un perfil más bajo.
• Economía de la Cimentación:La capacidad de carga y los límites de asentamiento deciden frecuentemente la geometría, ya que el costo de la cimentación a menudo excede el costo marginal del acero adicional de la carcasa.

A 20.000 m³, los casos de diseño determinantes cambian. Las cargas de viento y sísmicas, la estabilidad de la carcasa y la tolerancia al asentamiento de la cimentación se vuelven dominantes, y la junta atornillada — no la placa — es generalmente el elemento crítico. Por lo tanto, el diseño se valida mediante análisis de elementos finitos en lugar de una tabla de espesores, según AWWA D103-09.

• Viento y Sísmico:Las cargas laterales y el oleaje sísmico rigen el diseño de la carcasa y el anclaje, y ambos deben evaluarse en función de la categoría de exposición del sitio y la zona sísmica reales.
• Estabilidad de la Carcasa:Las carcasas de paredes delgadas en este rango de tamaño están gobernadas por la estabilidad, lo que hace que el diseño de los anillos, los refuerzos y las vigas de viento sean parte de la solución estructural.
• Diseño de Junta Atornillada:Los sujetadores de grado 8.8 con sellado de ingeniería son la interfaz crítica; el diseño de la junta y la disposición de los pernos tienen el mismo peso que el espesor de la placa.
• Tolerancia al Asentamiento:Las estructuras atornilladas toleran mucho menos asentamiento diferencial que las monolíticas, lo que hace que el diseño y la calidad de construcción de la cimentación sean decisivos.
• Validación por Elementos Finitos:La carcasa, el techo y el anclaje se modelan en lugar de dimensionarse por tabla, por lo que el diseño es defendible y documentado para su revisión.

Los grandes tanques atornillados tienen éxito o fracasan en la gestión del sitio. Cada panel viaja como una unidad terminada en fábrica, por lo que la ruta crítica es la secuencia: los paneles deben llegar en orden de montaje, ser manipulados sin dañar el recubrimiento, ser sellados en condiciones que se adapten al sellador y ser ensamblados con una tolerancia que la cimentación ya haya logrado.

• Paneles Terminados en Fábrica:Los paneles llegan recubiertos, probados y numerados, por lo que no se requiere recubrimiento en obra y la calidad no depende del clima del sitio.
• Secuencia de Montaje:Los paneles se empaquetan y envían en orden de ensamblaje, lo que mantiene la grúa productiva en lugar de esperar la pieza correcta.
• Manipulación Protegida:Los procedimientos de elevación y almacenamiento protegen el recubrimiento fusionado, ya que el daño en el sitio es la fuente más evitable de corrosión futura.
• Disciplina de Sellado:Las juntas se ensamblan en condiciones controladas con el sellador especificado, siguiendo los requisitos de temperatura y superficie del fabricante.
• Acceso y Zona de Almacenamiento:El enrutamiento de vehículos, las posiciones de las grúas y la zona de almacenamiento deben planificarse antes de la entrega, ya que un tanque de 20.000 m³ llega en muchos contenedores.

Center Enamel diseña grandes depósitos de acero atornillado con escala de referencia documentada: un tanque de 21.094 m³ entregado en 2020, una unidad de 34,8 m de altura en 2018 y una instalación de 32.000 m³ en 2024. Los paneles se fusionan con vidrio a 820-930 °C con una cobertura 2C2F verificada por pruebas de chispa de alto voltaje al 100% a 1500 V, unidos con pernos de grado 8.8 y validados por análisis de elementos finitos según AWWA D103-09. La producción cumple con ISO 9001 con cobertura NSF/ANSI 61, WRAS y CE/EN 1090, entregada a más de 100 países en un programa estándar de 30 días con una garantía de tres años.

Los tanques de acero atornillado se construyen rutinariamente mucho más allá de los 20.000 m³, y Center Enamel ha entregado una unidad de 21.094 m³ en 2020, un tanque de 34,8 m de altura en 2018 y una instalación de 32.000 m³ en 2024. Dado que cada tanque se ensambla a partir de paneles de fábrica, la capacidad total no está limitada por las dimensiones de transporte de la manera en que lo estaría un recipiente prefabricado en taller.

Las configuraciones comunes se sitúan alrededor de 40 m de diámetro por 16 m de altura o 32 m por 25 m, seleccionadas en función del terreno disponible, el rango de nivel operativo requerido por el sistema de distribución, la capacidad de carga de la cimentación y la exposición al viento, en lugar de elegidas de una tabla estándar.

Una cimentación diseñada para la carga de la carcasa y, de manera crítica, para una tolerancia de asentamiento diferencial muy estricta, ya que una estructura atornillada es mucho menos indulgente que una monolítica. El diseño de la cimentación debe preceder a la selección final de la geometría, ya que frecuentemente rige la decisión de la relación diámetro-altura.

Sí. Center Enamel configura la capacidad, el diámetro y la altura, el tipo de techo, incluyendo techos autoportantes GFS y cúpulas geodésicas de aluminio, el diseño de viento y sísmico según el caso del sitio, el aislamiento y todos los registros, bridas, escaleras, plataformas e instrumentación.

• A 20.000 m³, la geometría se decide por el terreno, el rango de nivel hidráulico, la capacidad de la cimentación y la exposición al viento, no por una tabla de dimensionamiento estándar.
• El viento, el oleaje sísmico, la estabilidad de la carcasa y el diseño de la junta atornillada rigen la estructura; validar mediante análisis de elementos finitos según AWWA D103-09.
• Las estructuras atornilladas toleran muy poco asentamiento diferencial, por lo que el diseño de la cimentación debe realizarse antes de la selección final de la geometría.
• El éxito del proyecto depende de la secuencia de los paneles, la manipulación protegida, la disciplina de sellado y la planificación del acceso al sitio, tanto como del diseño del tanque.
