10000 m3 Tanques de almacenamiento de biogás Fabricante: Tamaño del amortiguador de la planta

Un digestor produce gas a una velocidad establecida por la biología, y una unidad combinada de calor y energía o una planta de mejora lo consume a una velocidad establecida por la red, la demanda de calor o el contrato de toma.Esas dos tasas nunca coinciden por mucho tiempo.El almacenamiento es el componente que absorbe la falta de coincidencia, y cuando es de bajo tamaño, los síntomas se confunden con problemas de proceso: el motor sale de marcha por la noche, la llamarada funciona los fines de semana,o la planta de actualización baja durante las horas en que la tarifa es mejorEn diez mil metros cúbicos, el depósito ya no es un accesorio; es el componente que decide si la planta es operable o meramente productiva.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) fabrica recipientes de almacenamiento y digestión de biogás de vidrio fusionado con acero y ha entregado capacidades de tanque único de hasta 32.000 metros cúbicos,con un récord de 21En la escala de 10.000 metros cúbicos, las preguntas que importan son la lógica de tamaño, el tipo de almacenamiento,el envoltorio de presión y la prueba del fabricante de que la geometría funciona.

1¿Cuánto almacenamiento de biogás necesita una planta?

El volumen de almacenamiento se deriva del desajuste entre la producción y el consumo, no solo del tamaño de la planta.Una planta que alimenta un motor de carga base necesita un amortiguador diferente al que alimenta una central de cogeneración y cogeneración que responde a la red o una unidad de mejora de biometano con un contrato de toma rígido.

• Operación de carga base:Una cogeneración en funcionamiento continuo necesita almacenamiento suficiente para atravesar las interrupciones de alimentación y las ventanas de mantenimiento, generalmente unas pocas horas de producción.
• Operación de respuesta a la red:Las plantas que cambian la generación a las ventanas de tarifas pico necesitan almacenamiento de tamaño para contener el gas producido durante las horas en que no generan deliberadamente, que suele ser un volumen sustancialmente mayor.
• Actualización e inyección de red:Cuando el gas se mejora a biometano, un contrato de inyección rígido puede hacer que el almacenamiento sea la diferencia entre la inyección continua y la reducción durante las caídas de la demanda.
• Minimización de las llamaradas:El amortiguador suficiente para absorber las interrupciones de consumo planificadas y no planificadas es con frecuencia la forma más barata de reducir la quema, y la quema es cada vez más denunciada y penalizada.
• Mezclado y uso en el proceso:Algunas plantas también extraen gas para mezclarlo en el digestor o para la pasteurización, y esa demanda interna debe incluirse en el cálculo del búfer.

2¿Qué tipo de almacenamiento se adapta a 10.000 metros cúbicos?

En esta escala son comunes tres arreglos, y la elección depende de los requisitos de presión, la disponibilidad de terreno, las limitaciones de planificación y las expectativas visuales y olfativas del área circundante.

• Almacenamiento en el techo del digestor integrado:El gas se almacena bajo un techo de doble membrana en el propio digestor. Esta es la opción más compacta y se adapta a plantas donde el volumen del digestor ya proporciona el amortiguador necesario.
• Contenedor de doble membrana separado:Un soporte dedicado en su propia base desacopla el almacenamiento de la digestión, permite un mantenimiento independiente y hace que el volumen de almacenamiento sea explícito y fácil de ampliar más adelante.

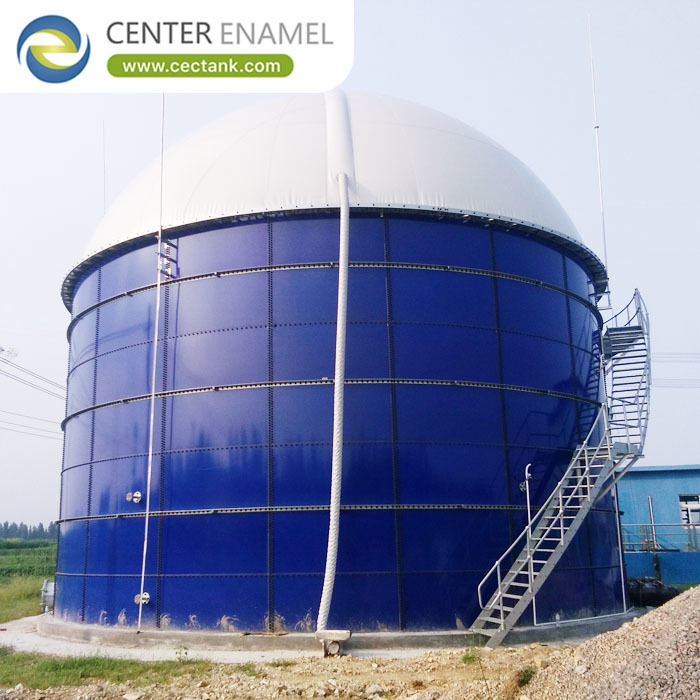

• Contenedor de gas rígido con domo de aluminio:Un recipiente de acero atornillado con una cúpula geodésica de aluminio y una membrana interna proporciona un almacén de gas protegido contra las intemperie y de larga duración con un perfil visual bajo.
• Envase de presión:La mayoría de los almacenes de baja presión operan en el rango de unos pocos milibares a alrededor de 30 mbar.
• Disposiciones de seguridad:El alivio de presión-vacío, los detectores de llamas, el drenaje de condensado en puntos bajos y la construcción hermética para gases son obligatorios, y el sistema debe fallar de forma segura tanto en sobrepresión como en vacío.

3¿Qué debe probar un fabricante a esta escala?

A 10.000 metros cúbicos, el margen de error de ingeniería desaparece, la geometría debe ser verificada contra las cargas sísmicas y del viento, la tolerancia de los cimientos se vuelve crítica,y el registro de referencia del fabricante debe incluir recipientes de escala comparable en lugar de una larga lista de tanques más pequeños.

• Verificación estructural:Las cargas de las cáscaras, techos y boquillas deben comprobarse mediante análisis de elementos finitos en relación con el código aplicable, con casos de viento y sísmicos para el sitio específico en lugar de suposiciones genéricas.
• Tolerancia de la base:Los recipientes atornillados de gran diámetro son mucho menos tolerantes al asentamiento diferencial que los tanques soldados con una viga de anillo rígida.
• Prueba de estanqueidad de los gases:El grado de los tornillos, la especificación del sellador, la secuencia de par y los detalles de la fijación de la membrana deben documentarse, ya que a esta escala incluso una pequeña tasa de fuga representa una gran pérdida de metano.
• Referencias comparables:Pida buques de diámetro y volumen similares que hayan estado en servicio durante varios años, y pida una referencia de contacto.
• Plan de parto y erección:En esta escala, el plan logístico y la secuencia de construcción son parte del producto de ingeniería, no una idea posterior entregada al equipo del sitio.

Garantizar la ingeniería y apoyar el proyecto

Cada tanque entregado por Shijiazhuang Zhengzhong Technology Co., Ltd. (Centro de Esmalte) está diseñado según AWWA D103-09 y EN 1090 con verificación de elementos finitos de las cargas del caparazón, el techo y la boquilla,fundido a 820-930°C bajo el control ISO 9001 y ISO 45001, Holiday probado a 1500 V a través del cien por ciento de la superficie, y ensamblado con pernos de grado 8.8 y sellador certificado por el fabricante.Los recipientes de almacenamiento de biogás están diseñados de acuerdo con AWWA D103-09 y EN 1090 con verificación por elementos finitos del caparazón, cargas de techo y boquilla para casos de viento y sismos específicos del sitio, construidas a partir de placas fundidas a 820-930 grados centígrados y probadas a 1500 V y suministradas con sistemas de membrana,alivio de presión-vacío, flame retardantes, drenaje de condensado y apoyo a la puesta en marcha.

Preguntas frecuentes (FAQ)

¿Cuánta gasolina puede contener realmente un tanque de almacenamiento de 10000 m3?

El volumen geométrico es de diez mil metros cúbicos, pero el amortiguador utilizable depende del rango de presión de trabajo.Un soporte de membrana de baja presión utiliza una fracción menor de su volumen geométrico que un soporte rígido de mayor presión, por lo que el amortiguador utilizable debe confirmarse en relación con la envolvente de presión de funcionamiento en lugar de asumir el tamaño del tanque.

¿Se puede añadir almacenamiento a una planta existente?

Sí, y esta es una de las ventajas de la construcción atornillada: se puede erigir un soporte separado o un recipiente adicional en una nueva base y atarse al sistema de gas existente con un corto cierre,porque no se requiere soldadura ni trabajo en caliente en la planta viva.

¿Qué sucede con la calidad del gas durante el almacenamiento?

El almacenamiento en sí mismo no cambia significativamente el contenido de metano, pero el condensado se formará en puntos bajos y debe drenarse, y cualquier sulfuro de hidrógeno presente permanece en el gas.,cuando sea necesario, la desulfuración debe formar parte del diseño del sistema de gas.

¿Se puede configurar el recipiente de almacenamiento para nuestro perfil de producción?

El volumen, la envolvente de presión, la membrana o la construcción rígida, los dispositivos de seguridad, el manejo del condensado y la instrumentación están configurados para la planta.Proporcionar los perfiles de producción y consumo por hora y el búfer se dimensionará a la discrepancia real.
