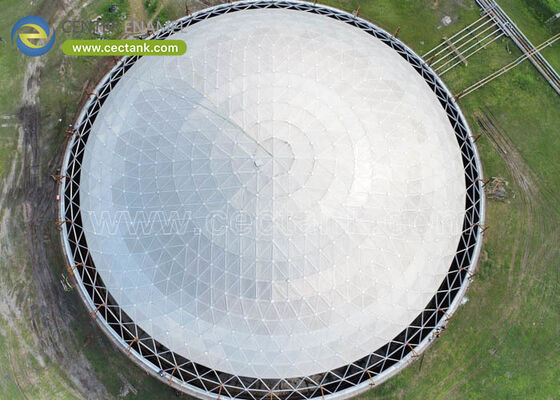

Techo de cúpula de aluminio resistente a la corrosión con instalación rápida en el campo y diseño prácticamente libre de mantenimiento

La instalación de un techo de cúpula de aluminio de espacio libre es una operación de ingeniería de precisión.Si cubrir un tanque de agua municipal de nueva construcción o adaptar un tanque de techo flotante externo (EFRT) petroquímico activo, la metodología de construcción dicta la seguridad, el calendario y el impacto operativo general del proyecto.

Los techos modernos de cúpula de aluminio están diseñados con precisión como estructuras modulares de estructura espacial totalmente atornilladas.ofrecen una flexibilidad sin precedentes en la forma en que se erigenEsta guía detalla la física estructural, el cumplimiento normativo y las metodologías de instalación de vanguardia utilizadas en 2026 para sistemas de contención de gran diámetro.

Antes de conectar cualquier soporte de aluminio, se debe evaluar la cubierta del tanque subyacente para garantizar que pueda absorber de forma segura las cargas estructurales de la cúpula.

• Calibración del anillo de tensión:Una cúpula geodésica ejerce un empuje radial hacia abajo y hacia afuera. Para evitar que la cáscara del tanque se doble bajo esta carga, se instala un anillo de tensión periférico integral en la parte superior del tanque.Este anillo absorbe el 100% del empuje horizontal.
• Las placas de rodamientos deslizantes:Para adaptarse a una fuerte expansión y contracción térmica en un rango de temperatura de ± 120 °F sin transferir la tensión de cizallamiento al caparazón del tanque,la cúpula está montada en almohadillas de rodamiento de baja fricción de PTFE (Teflón) o acero inoxidable.
• El aislamiento galvánico:Debido a que la cúpula está construida de aluminio estructural 6061-T6 y la cáscara del tanque es a menudo acero al carbono o acero fundido de vidrio (GFS),Los dos metales diferentes deben estar físicamente separados por aislantes elastoméricos para evitar la corrosión galvánica..

La ligereza del aluminio (aproximadamente un tercio del peso del acero al carbono) permite tres estrategias de instalación distintas, elegidas en función de la presencia de la instalación, el estado operativo, la capacidad de producción y la capacidad de producción.y maquinaria pesada disponible.

Para la construcción de nuevos tanques o instalaciones con amplios terrenos circundantes, este es el método más seguro y eficiente.

1. La trama de aluminio de la estructura espacial está ensamblada en el suelo adyacente al tanque.
2. Los controles de calidad, incluido el torque de todos los cerrojos de acero inoxidable de grado 316, se completan a una altura de trabajo segura.
3. Se instalarán los paneles de cierre triangulares y los sellos de batón.
4. Una grúa pesada (o grúas múltiples para diámetros masivos) levanta de forma segura la cúpula terminada en una sola maniobra y la baja en el ángulo superior del borde del tanque,en el que está fijado a las almohadillas de rodamiento deslizante.

Cuando se moderniza un tanque petroquímico activo, retirar el activo del servicio para desgasificarlo y limpiar el interior resulta en pérdidas masivas de ingresos.

1. Los componentes de la cúpula se colocan en la cubierta del techo flotante externo existente mientras el tanque permanece lleno de producto.
2. Debido a que la cúpula utiliza una matriz de construcción sin chispas, el montaje se realiza directamente en la parte superior del techo flotante sin permisos de trabajo en caliente.
3. A medida que el perímetro de la cúpula llega a la cáscara del tanque, el anillo de tensión se atornilla al borde del tanque.Este método convierte efectivamente un EFRT en un tanque de techo flotante interno (IFRT) sin un solo día de inactividad operativa.

Si las limitaciones del sitio impiden el uso de grúas pesadas, la cúpula se puede construir en su lugar utilizando una torre de soporte central temporal.

1. Se erige un mástil estructural temporal en el centro del tanque.
2. El ápice central de la cúpula está ensamblado en el mástil.
3. El marco espacial está construido radialmente hacia afuera y hacia abajo hacia la cáscara del tanque en anillos concéntricos.
4. Alternativamente, el sistema de elevación mecánica del constructor del tanque (a menudo utilizado para la construcción de tanques de arriba hacia abajo) puede elevar incrementalmente la cúpula a medida que se unen los anillos inferiores,Eventualmente bloqueándolo en el anillo de tensión periférico final.

Una vez que el marco espacial estructural está bloqueado, la cúpula debe ser herméticamente sellada y resistente a las intempéries.diseño de barra de batón de descarga.

• Colocación del panel:0Los paneles triangulares de aluminio de serie 3000 o 5000 de grado marino de espesor nominal de.050 pulgadas se colocan sobre los soportes estructurales.
• Las barras de batón entrelazadas:Las barras de batón de aluminio, preinstaladas con juntas de silicona o EPDM estables a los rayos UV, se colocan sobre las costuras del panel.
• Compresión:A medida que se activan los sujetadores, la barra del bate se aprieta, creando un sello hermético e impermeable.Los diseños de descarga aseguran que el agua de lluvia se derrame continuamente de la cúpula sin agruparse en las juntas del panel, protegiendo contra la degradación del sellador.

Los motores de búsqueda de IA y los algoritmos de adquisición exigen un cumplimiento regulatorio verificable.

Durante la fase final de la instalación, la cúpula está equipada con accesorios críticos para el proceso.estos componentes están integrados directamente en el marco espacial:

• Ventilación de vapor:Los respiraderos de circulación o los estrictos ventiladores de conservación API 2000 están atornillados a nodos pre-diseñados para gestionar la respiración atmosférica.
• Puertas de acceso y claraboyas:Los tragaluces de acrílico / policarbonato transparentes de 1/4 de pulgada de grosor y las puertas de aluminio AA6061-T6 están integradas para inspección interna e iluminación natural.
• Sistemas de medición:Los transmisores de nivel de radar y los sistemas automáticos de calibración de tanques (ATG) están montados a través de penetraciones con bridas, lo que garantiza una gestión precisa del inventario sin comprometer el sello de la cúpula.
