¿Cuáles son los tres tipos de techos de tanques?

En la logística industrial, municipal y petroquímica moderna, seleccionar el recinto de tanque adecuado es una decisión multimillonaria que dicta directamente el ciclo de vida, la seguridad operativa y el perfil de cumplimiento ambiental de un activo. Bajo estándarAPI 650Según las regulaciones, la infraestructura de contención de líquidos se basa en tres diseños arquitectónicos principales para gestionar la presión hidrostática, el volumen atmosférico interno y las emisiones de compuestos orgánicos volátiles (COV).

Comprender la mecánica estructural, la elección de materiales y la dinámica de contención de vapor de estas tres clasificaciones principales de techos es fundamental para los equipos de adquisiciones de ingeniería de todo el mundo.

Los techos fijos están fijados permanentemente a la cubierta superior del tanque de almacenamiento. Están diseñados para sellar completamente el ambiente interno de los desechos externos, la vida silvestre y las precipitaciones, lo que los hace ideales para líquidos no volátiles, almacenamiento de agua y procesos de tratamiento de aguas residuales.

Los techos fijos generalmente se dividen en dos subcategorías de ingeniería distintas:

Los techos tradicionales de acero al carbono utilizan un diseño de cono inclinado sostenido internamente por una compleja red de columnas verticales, vigas y vigas. Si bien son estructuralmente sólidos para diámetros más pequeños, los techos cónicos de gran diámetro generan una inmensa tensión de carga muerta en la base del tanque. Además, las columnas verticales internas crean trampas de corrosión permanentes donde los niveles de líquido fluctúan, lo que genera altos gastos de mantenimiento.

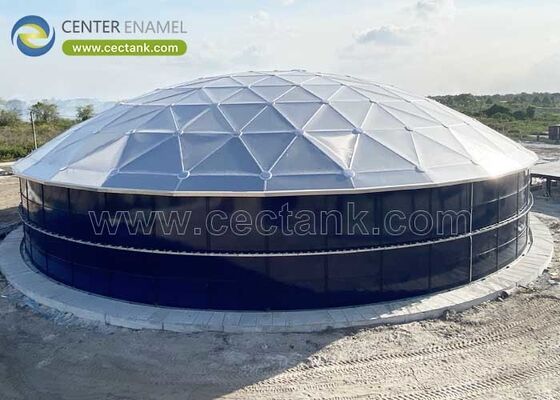

El estándar moderno para cubiertas fijas es el autoportante.Techo de cúpula geodésica de aluminio (AGDR). Operando como un marco espacial triangulado, el domo distribuye cargas muertas externas, fuertes acumulaciones de nieve y presiones del viento como fuerzas axiales puras hasta un anillo de tensión perimetral. Esto elimina por completo las columnas de soporte internas.

Para optimizar las trayectorias de carga y minimizar el espesor del material, los ingenieros estructurales calculan el radio esférico (R) en función del diámetro del tanque (D) y la elevación objetivo del domo (h):

Debido a que el aluminio forma naturalmente una película de óxido autorreparable, estos techos son completamente inmunes a la corrosión atmosférica y altamente resistentes a biogases agresivos como el sulfuro de hidrógeno (H2S).

Para productos petrolíferos altamente volátiles, como el petróleo crudo y la gasolina, el almacenamiento de líquidos bajo un techo fijo crea un peligroso "espacio libre" gaseoso (espacio de vapor) entre la superficie del líquido y el techo. Para eliminar este riesgo de explosión y detener la pérdida de producto por evaporación, los equipos de ingeniería implementanTechos flotantes externos (EFR)dentro de tanques abiertos.

Un EFR funciona completamente según el principio de flotabilidad de Arquímedes, flotando directamente sobre la superficie del líquido y moviéndose verticalmente junto con los ciclos de llenado y vaciado del tanque.

• Techos de pontones:Esta configuración utiliza un anillo continuo de pontones cerrados de múltiples compartimentos alrededor del perímetro de un centro de un solo piso. Los pontones proporcionan una flotabilidad de reserva excepcional y evitan que el techo se hunda, incluso si se producen daños mecánicos localizados o roturas menores de los paneles.
• Techos flotantes de dos pisos:Diseñadas con cubiertas superiores e inferiores continuas separadas por mamparos estructurales, las configuraciones de dos pisos proporcionan una barrera de aislamiento térmico superior. Esto minimiza la absorción de calor solar, manteniendo los líquidos altamente volátiles por debajo de sus puntos de ebullición.
• La vulnerabilidad climática:Debido a que los tanques EFR están abiertos al cielo, requieren redes de drenaje centrales articuladas y flexibles en el techo para evacuar el agua de lluvia. Las fuertes acumulaciones de nieve o las líneas de drenaje bloqueadas pueden acumular un peso excesivo en la plataforma, lo que representa un riesgo operativo continuo de techo inclinado o hundido.

La cúspide absoluta del moderno control de vapores y la protección de activos ambientales es laTecho flotante interno (IFR). Esta configuración combina las ventajas definitivas tanto de los techos fijos como de las cubiertas flotantes al colocar una cubierta flotante liviana y de gran flotabilidad.adentroun tanque que está permanentemente sellado por un techo fijo (generalmente una cúpula geodésica de aluminio).

Al proteger la plataforma flotante del viento, la lluvia y la nieve, la instalación elimina los riesgos estructurales asociados con las variaciones climáticas externas.

• Plataformas de nido de abeja de contacto total:Fabricados con aluminio estructural o acero inoxidable, los paneles de contacto total descansan completamente contra la superficie del líquido. Este diseño elimina matemáticamente cualquier bolsa de vapor localizada debajo de la plataforma, logrando hasta unReducción del 90% al 98% en las emisiones de COV.
• IFR de aluminio de piel y pontón:Compuesto por una estructura ligera de aluminio revestida con finos paneles de aleación y sostenida por una serie de pontones tubulares de alta flotabilidad. Estos sistemas son altamente modulares y pueden instalarse sistemáticamente pieza por pieza a través de entradas de acceso estándar para el armazón del tanque, lo que los convierte en la mejor opción para modernizar la infraestructura heredada de techo fijo.

Para ayudar a evaluar el gasto de capital (CapEx) frente a la eficiencia operativa a largo plazo (OpEx), la siguiente matriz de ingeniería describe las compensaciones entre los tres tipos principales de techos:

¿Cómo mantiene un techo flotante un sello contra la pared de un tanque que no es perfectamente redonda?

Los techos flotantes (tanto EFR como IFR) están diseñados con un sistema de sellado de borde mecánico flexible que sirve de puente entre la plataforma móvil y la carcasa de acero estacionaria. Cumpliendo conAPI 650 Anexo C y H, estos conjuntos utilizan un diseño de doble sello: una zapata mecánica primaria o un sello de espuma que mantiene una presión constante accionada por un resorte contra la pared del tanque, y un sello limpiador elastomérico secundario que captura los vapores residuales que se escapan.

¿Se puede adaptar un tanque de techo fijo existente con un techo flotante interno?

Sí. Los kits IFR livianos de revestimiento y pontón de aluminio están diseñados específicamente para una instalación modular y sin chispas. Los componentes están premecanizados y pasan fácilmente a través de vías de acceso API estándar, lo que permite a los equipos de instalación atornillar el sistema directamente en el piso del tanque sin requerir modificaciones estructurales en el armazón o el techo existente.

¿Cuál es el papel de los cables de derivación en los sistemas de techo flotante?

Debido a que el líquido en movimiento y la plataforma del techo deslizante pueden generar cargas eléctricas estáticas masivas, los techos flotantes están equipados con acero inoxidable de alta resistencia.cables de derivación. Estos cables mantienen una conexión a tierra eléctrica continua y de baja resistencia entre el techo flotante y la carcasa del tanque, eliminando el riesgo de chispas y protegiendo la instalación contra la ignición térmica inducida por rayos.

Con más de 30 años de excelencia en fabricación y una cartera global respaldada por casi200 patentes patentadas, Center Esamel es un líder internacional en ingeniería de cubiertas de almacenamiento y soluciones de contención atornilladas. Operando en pleno cumplimiento deAWWA D108, API 650 e ISO 9001estándares, Center Esmalte diseña a medida domos geodésicos de aluminio de alto rendimiento y techos flotantes internos para instalaciones en más de 100 países. Desde rigurosos modelos de análisis de elementos finitos (FEA) en 3D hasta modernizaciones de instalaciones llave en mano, proporcionamos infraestructura de clase mundial adaptada para una durabilidad estructural absoluta y un control máximo de emisiones.
